Introduction :
Ce vérin électrique est équipé d'une vanne d′équilibre respirante étanche, qui permet à l'air de circuler librement dans et hors du cylindre. Lorsque le vérin électrique est en fonctionnement, une différence de pression est générée à l'intérieur et à l'extérieur du cylindre, et l'air circule dans et hors du cylindre à travers la vanne respirante étanche pour garantir que la pression à l'intérieur et à l'extérieur du cylindre est équilibrée. En même temps, la vanne respirante étanche empêche les impuretés telles que l'eau et la poussière de pénétrer dans le cylindre. De cette manière, les composants internes du vérin électrique sont efficacement protégés, ce qui garantit que le vérin électrique peut fonctionner pendant une longue période dans des conditions humides sans subir de dégradation des performances ni de dommages.
Application :
Il a une large gamme d'applications, principalement pour les scènes avec des exigences élevées en matière de niveau de bruit et de niveau d'étanchéité. Tels que les divertissements aquatiques, les équipements sur l'eau ou à bord, l'aquaculture, les systèmes de traitement des eaux usées, les fenêtres et portes électriques extérieures, les dispositifs d'irrigation et autres équipements d'automatisation industrielle liés à l'eau, les équipements ménagers et les équipements médicaux.
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plates-formes élévatrices, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicales et autres équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.
Description :
Produits de haute qualité et Services de haute qualité
Nouvelle conception de boîtier, stabilité de travail élevée
Boîtier métallique, capable de travailler dans des environnements très difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
Tige télescopique et tige extérieur en alliage d'aluminium, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Conception de la structure d'engrenage à vis sans fin, force de verrouillage automatique importante
Engrenage à vis sans fin en plastique technique POM, faible bruit
Forte poussée, jusqu'à 3500N / 350 kg / 780 lbs
Options de vitesse trois, 5±1mm/s, 10±2mm/s, et 16±3mm/s
Options de course multiples, de 10 mm à 1500 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à 1500 mm, par exemple 380 mm, 750mm, 1250 mm, etc.
Technologie avancée étanche à l'eau et à la poussière
Avec vanne d′équilibre respirante étanche, idéale pour une utilisation en extérieur ou sous la pluie.
Faible consommation d'énergie et faible bruit
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Sortie de signal de l'interrupteur de fin de course intégré en option
Potentiomètre intégré en option
Capteur Hall intégré est facultatif, vous pouvez donc utiliser le contrôleur synchrone pour faire fonctionner 2, 3 ou 4 vérins électriques de manière entièrement synchrone.
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien
Spécifications :
Tension de travail en option : CC 12V, CC 24V, CC 36V ou CC 48V, et 24V est la tension de fonctionnement la plus couramment utilisée.
Plage de course : 12 pouces ou 300 mm
Vitesse optionnelle : 5±1mm/s, 10±2mm/s, et 16±3mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 3500N / 350 kg / 780 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide : 0.5~1A à 12V ou 0.3~0.5A à 24V
Courant à pleine charge : 7A à 12V ou 3.5A à 24V
Veuillez utiliser une alimentation 12V/10A ou 24V/5A pour alimenter un vérin électrique ou utilisez une alimentation 12V/20A ou 24V/10A pour alimenter deux vérins électriques, ou utilisez une alimentation 12V/30A ou 24V/15A pour alimenter trois ou quatre vérins électriques.
Diamètre de l’arbre : 20 mm
Diamètre des trous de montage : 8 mm
Matériau du boîtier : alliage d'aluminium
Matériau de la tige télescopique : alliage d'aluminium
Matériel d’engrenage : alliage d'acier
Type de moteur : moteur à courant continu brossé
Le style du connecteur avant peut être personnalisé : la valeur par défaut est un connecteur à trou ouvert, qui peut être personnalisé avec un connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous pouvez fournir des dessins pour la personnalisation.
Cycle de service : 20%, max 5 minutes d'utilisation continue
Durée de vie : environ 25,000 cycles
Câble d'alimentation : fil à deux conducteurs pour les vérins électriques normaux; fil à cinq conducteurs pour les vérins électriques avec potentiomètres intégrés; fil à six conducteurs pour les vérins électriques avec capteurs à effet Hall intégrés; fil à quatre, cinq ou six conducteurs pour les vérins électriques avec sorties de signal de fin de course intégrées.
Longueur de câble pour le vérin électrique normal : 1000±10%mm, la longueur peut également être personnalisée selon vos besoins spécifiques
Certifications : CE
Température de l'environnement: -20℃ à 80℃
Bruit de fonctionnement : ≤45dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection : IP67 (Idéal pour une utilisation en extérieur ou sous la pluie, mais il ne convient pas adapté pour une utilisation sous l'eau)
Support Fixe:
1. Cet actionneur linéaire ne contient pas de supports de montage fixes, veuillez cliquer ici pour acheter.
2. Chaque verin électrique nécessiterait deux supports de montage, un pour fixer la tête du vérin électrique et un autre pour fixer le bas du vérin électrique.
3. Supports de montage compatibles: Support J
Opération:
Lorsque le vérin électrique est connecté à l'alimentation CC, la tige télescopique s'étendra vers l'extérieur ; après avoir commuté la puissance dans le sens inverse, la tige télescopique se rétractera vers l'intérieur.
La direction du mouvement de la tige de course peut être modifiée en inversant la polarité de l'alimentation CC.
Remarquer:
1. Si vous souhaitez contrôler 2, 3 ou 4 vérins électriques de manière entièrement synchrone, vous devez ajouter un capteur à effet hall intégré à chaque vérin électrique et acheter un contrôleur de synchronisation, veuillez cliquer ici pour acheter.
2. Si vous avez besoin d'une alimentation pour alimenter la vérin électrique veuillez cliquer ici pour acheter.
3. Si vous souhaitez utiliser des interrupteurs de fin de course externes pour arrêter la vérin électrique à n'importe quelle position, veuillez cliquer icipour acheter. Comment câbler les fins de course? Veuillez regarder la vidéo de connexion .
4. Si vous souhaitez utiliser un interrupteur à télécommande pour faire fonctionner la vérin électrique, veuillez cliquer ici pour acheter.
Différentes vitesses et poussée maximale correspondante:
| Vitesse à vide | Vitesse à pleine charge | Poussée maximale | Force autobloquante |
| 5mm/s | 3mm/s | 3500N / 350 kg / 780 lbs | 5000N / 500 kg / 1100 lbs |
| 10mm/s | 5.5mm/s | 2500N / 250 kg / 560 lbs | 3500N / 350 kg / 780 lbs |
| 16mm/s | 8.5mm/s | 2000N / 200 kg / 450 lbs | 3000N / 300 kg / 670 lbs |
Remarquer:
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens vertical. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne devriez normalement pas les laisser fonctionner à leur course maximale sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous recommandons de choisir un vérin électrique avec une course de 700-800MM.
6. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.
Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont pas en stock, nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande. Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.

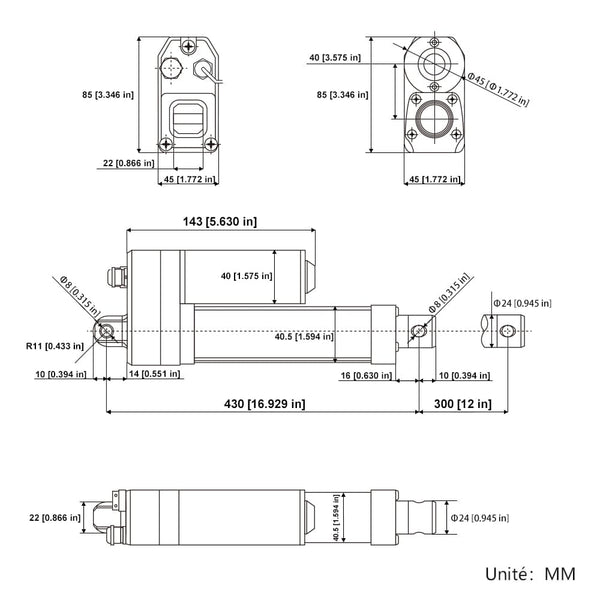

Nous pouvons fournir des fichiers de modèles CAD 3D au format STEP pour les vérins électriques. Veuillez nous contactez par e-mail si vous en avez besoin.
