Contenu :
1 × Récepteur : S2PFS-DC12 / S2PFS-DC24
1 × Émetteur: CV-6-2
1 × Manuel d'utilisateur
Application :
Ce récepteur est un contrôleur sans fil pour le moteur CC ou le vérin électrique CC, lui et l'émetteur forment un système émetteur-récepteur. Si vous connectez deux moteurs CC à ce récepteur, vous pouvez faire tourner chaque moteur dans le sens positif ou inverse à l'aide de la télécommande. Si vous connectez deux vérins électriques CC à ce récepteur, vous pouvez faire fonctionner chaque vérin électrique pour qu'il s'étende ou se rétracte à l'aide de la télécommande. Vous pouvez également régler la vitesse de chaque moteur ou vérin électrique à l'aide de deux boutons sur le récepteur.
Caractéristique :
Commande sans fil, facile à installer.
Convient pour les moteurs CC ou les vérins électriques CC.
Deux versions de tension de fonctionnement : CC 12V ou 24V en option.
Deux modes de travail.
Haute puissance : La charge maximale de chaque canal est 30A.
Vous pouvez faire tourner deux moteurs dans le sens positif ou inverse par l'émetteur.
Vous pouvez faire fonctionner deux vérins électriques pour s'étendre ou se rétracter par l'émetteur.
Vous pouvez régler la vitesse de chaque moteur ou vérin électrique à l'aide de deux boutons sur le récepteur.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrées pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres du récepteur :
Modèle : S2PFS-DC12 / S2PFS-DC24
Tension de fonctionnement : 12±1VCC (modèle S2PFS-DC12), ou 24±2VCC (modèle S2PFS-DC24), la tension de fonctionnement doit être spécifiée lors de la commande.
Tension de sortie : 12 VCC (modèle S2PFS-DC12) ou 24 VCC (modèle S2PFS-DC24)
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canaux : 2 CH, peut travailler avec 2 moteurs CC ou 2 vérins électriques
Courant maximal de travail : 30A / chaque canal, donc le courant de démarrage maximal du vérin électrique ou du moteur ne peut pas dépasser 30A.
Gamme de fils pour les bornes : 22-12 AWG
2 Modes Sélectionnables : Interblocage, Momentané
Température de fonctionnement : -20°C ~ +70°C
Dimension de PCB : 185mm x 105mm x 30mm
Dimension de Boîtier : 200mm x 120mm x 55mm

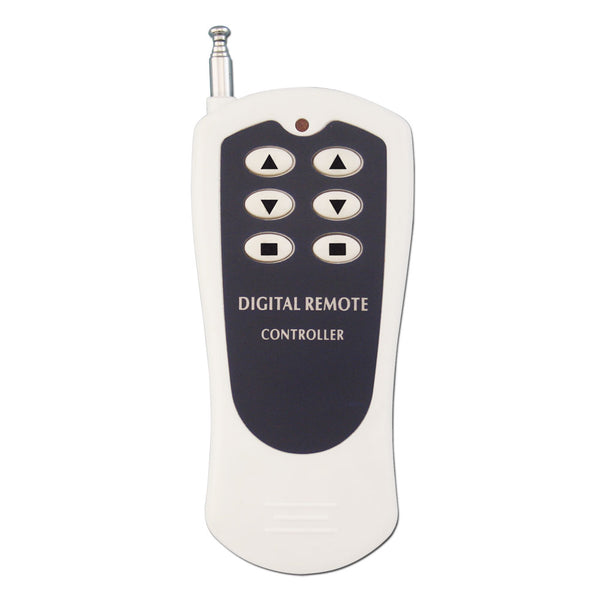

Paramètres de Émetteur:
Modèle: 0021052 (CV-6-2)
Canal/bouton: 6
Symbole de bouton: ▲, ▲, ▼, ▼, ■, ■
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 15mA
Fréquence de travail: 433Mhz
Distance d’émission: 500m / 1500ft (théoriquement )
Si on étire l’antenne rétractile, on peut obtenir un champ de 2 fois plus large que celui d’initial.
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 110mm x 50mm x18mm
Émetteurs correspondants :
Ce récepteur peut fonctionner avec différents émetteurs, par exemple modèle CV-6-2 (500M), ou CB-6 (1000M).
Gamme de travail :
Ce récepteur et différents émetteurs forment un ensemble complet, qui peut atteindre différentes distances de travail. Par exemple, lorsque l'émetteur C-V-6-2 et lui forment un ensemble complet, la distance de travail maximale peut atteindre 500 mètres dans une zone dégagée. Lorsqu'elle et l'émetteur CB-6 forment un ensemble complet, la distance de travail maximale peut atteindre 1000 mètres dans une zone dégagée.
La distance de travail maximale est basée sur des données théoriques qui seraient sans barrières et sans aucune interférence RF. Mais dans la pratique, il sera gêné par des arbres, des murs ou d’autres constructions, et sera interféré par d’autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Le récepteur équipé d'une antenne externe a une plus grande portée de travail que le récepteur équipé d'une antenne interne.
Utilisation :
Le récepteur peut être utilisé pour contrôler deux moteurs ou vérins électriques en CC 12V / 24V. Si l'alimentation de ces équipements est de 12VCC, vous devez choisir le récepteur avec la même version 12VCC ; et si l'alimentation de ces équipements est de 24VCC, vous devez choisir le récepteur avec la même version 24VCC.
Câblage :
Si vous souhaitez contrôler deux moteurs ou vérins électriques en CC 12V / 24V, faire comme suivant :
1) Connecter le pôle positif de l'alimentation en CC à la borne <+> de l'entrée, et connecter le pôle négatif de l'alimentation en CC à la borne <-> de l'entrée.
2) Connectez deux fils d'un moteur ou du vérin électrique aux bornes <A1> et <A2>, connectez deux fils d'un autre moteur ou du vérin électrique aux bornes <B1> et <B2>. Vous pouvez échanger ces deux fils pour changer le sens de rotation du moteur ou le sens de déplacement du vérin électrique.
Réglage les modes différents de contrôle :
Le récepteur sera réglé en mode Interblocage avant la livraison. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode d’interblocage : Ne connectez aucun cavalier.
Le fonctionnement par l'émetteur, tel que CV-6-2 :
Presser le bouton gauche ▲ de l'émetteur : le moteur 1 tourne dans le sens positif, ou le vérin électrique 1 s'étend vers l'extérieur.
Presser le bouton gauche ▼ de l'émetteur : le moteur 1 tourne dans le sens inverse, ou le vérin électrique 1 se rétracte vers l'intérieur.
Presser le bouton gauche ■ de l'émetteur : le moteur 1 ou le vérin électrique 1 s'arrête.
Presser le bouton droit ▲ de l'émetteur : le moteur 2 tourne dans le sens positif, ou le vérin électrique 2 s'étend vers l'extérieur.
Presser le bouton droit ▼ de l'émetteur : le moteur 2 tourne dans le sens inverse, ou le vérin électrique 2 se rétracte vers l'intérieur.
Presser le bouton droit ■ de l'émetteur : le moteur 2 ou le vérin électrique 2 s'arrête.
Remarque : Si vous souhaitez modifier le sens de déplacement du moteur ou du vérin électrique, vous devez d'abord l'arrêter, puis le faire fonctionner pour qu'il fonctionne dans l'autre sens.
2) Réglage du mode momentané : Connectez deux cavaliers sur l'emplacement CN1.
Le fonctionnement par l'émetteur, tel que CV-6-2 :
Presser et maintenez le bouton gauche ▲ de l'émetteur : le moteur 1 tourne dans le sens positif, ou le vérin électrique 1 s'étend vers l'extérieur.
Relâcher le bouton gauche ▲ de l'émetteur : le moteur 1 ou le vérin électrique 1 s'arrête.
Presser et maintenez le bouton gauche ▼ de l'émetteur : le moteur 1 tourne dans le sens inverse, ou le vérin électrique 1 se rétracte vers l'intérieur.
Relâcher le bouton gauche ▼ de l'émetteur : le moteur 1 ou le vérin électrique 1 s'arrête.
Presser et maintenez le bouton droit ▲ de l'émetteur : le moteur 2 tourne dans le sens positif, ou le vérin électrique 2 s'étend vers l'extérieur.
Relâcher le bouton droit ▲ de l'émetteur : le moteur 2 ou le vérin électrique 2 s'arrête.
Presser et maintenez le bouton droit ▼ de l'émetteur : le moteur 2 tourne dans le sens inverse, ou le vérin électrique 2 se rétracte vers l'intérieur.
Relâcher le bouton droit ▼ de l'émetteur : le moteur 2 ou le vérin électrique 2 s'arrête.
Comment régler la vitesse de deux moteurs ou vérins électriques par les boutons :
Tournez le bouton dans le sens horaire des aiguilles d'une montre, la vitesse s'accélérera.
Tournez le bouton dans le sens inverse des aiguilles d'une montre, la vitesse ralentira.
Le bouton 1 commande le moteur 1 ou le vérin électrique 1 ; Le bouton 2 commande le moteur 2 ou le vérin électrique 2.
Comment appairer l'émetteur au récepteur :
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter l'usine.
1) Presser le bouton d'apprentissage dans le récepteur pour 1~2 secondes, le LED de signal sur le récepteur est allumée, ça veut dire que le récepteur entre dans l'état d'apprentissage.
2) Presser n'importe quel bouton sur l'émetteur, si le LED de signal clignote rapidement pour 15 fois et fermé, ça veut dire que l'apprentissage est réussi.
3) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur :
Nous avons couplé l'émetteur au récepteur, si vous ne voulez pas que le récepteur fonctionne avec l'émetteur, vous pouvez supprimer tous les codes d'émetteur stockés dans le récepteur.
Opération : Presser et maintenez le bouton d'apprentissage dans le récepteur jusqu'à ce que la LED de signal clignote lentement ; relâchez le bouton, la LED de signal continue de clignoter lentement, cela signifie que tous les codes stockés ont été supprimés avec succès.
