Description :

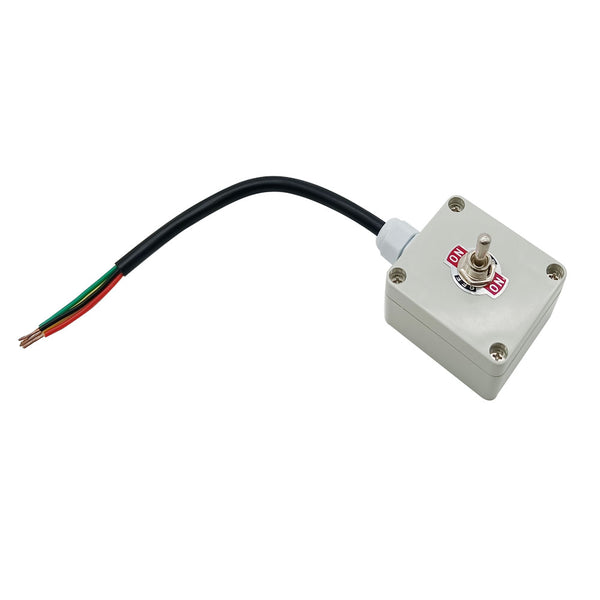

Interrupteur DPDT à polarité inversée pour la rotation du moteur dans le sens horaire-antihoraire.
Convient pour contrôler la rotation avant et arrière de moteur CC.
Convient pour contrôler l'extension et la rétraction de vérin électrique CC.
Plage de tension de fonctionnement : 3 ~ 48 VCC
Courant de charge maximal : 30 A à 12 / 24 V
Fonction principale : ON (avant) – OFF (Arrêt) – ON (Arrière)

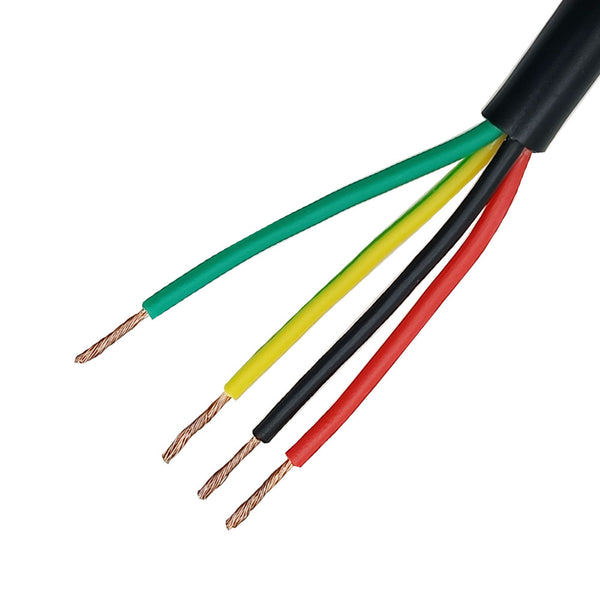

Avec un câble à quatre conducteurs de 50CM

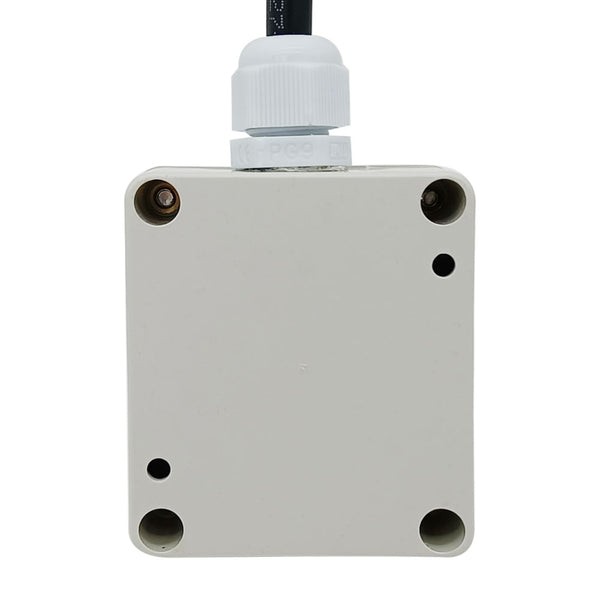

Boîtier étanche avec connecteur étanche
Taille du boîtier : 65 x 58 x 35 mm
Convient aux vérins électriques CC 12V, 24V, 36V, 48V, tels que les vérins électriques C, C2, D, F.
Câblage :
1) Connectez l'alimentation CC aux fils rouge et noir de l'interrupteur à bascule.
2) Connectez le vérin électrique ou le moteur CC aux fils vert et jaune de l'interrupteur à bascule.
Fonctionnement pour vérin électrique :
1) Poussez la poignée en position <ON>, le vérin électrique s'étend vers l'extérieur.
2) Poussez la poignée en position <OFF>, le vérin électrique s'arrête.
3) Poussez la poignée dans une autre position <ON>, le vérin électrique se rétracte vers l'intérieur.
Fonctionnement pour moteur CC :
1) Poussez la poignée en position <ON>, le moteur tourne dans le sens positif.
2) Poussez la poignée en position <OFF>, le moteur s'arrête.
3) Poussez la poignée dans une autre position <ON>, le moteur tourne dans le sens inverse.
