Description:
Charge maximale: 500W pour 12V ou 24V CC, 1000W pour 36V ou 48V CC, 2200W pour 220V ou 380V CA
Dimension: 148 x 65 x 70 mm

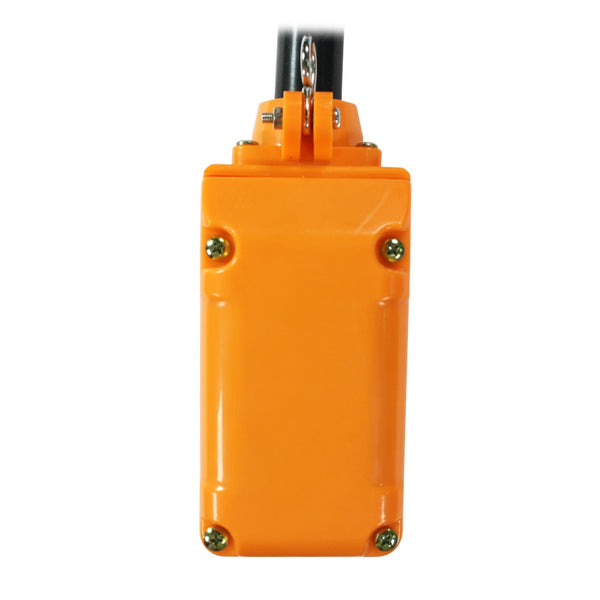

Coque en plastique technique ABS.

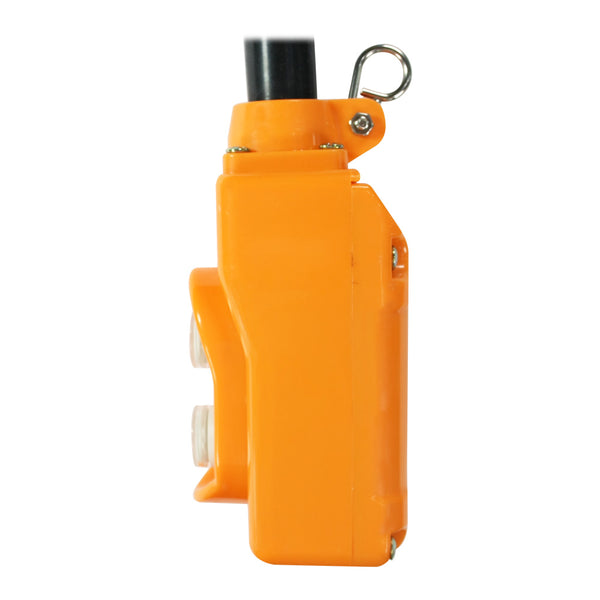

Équipé d'un protecteur de câble et d'une bande d'étanchéité imperméable, il présente de bonnes propriétés anti-poussière et anti-pluie.

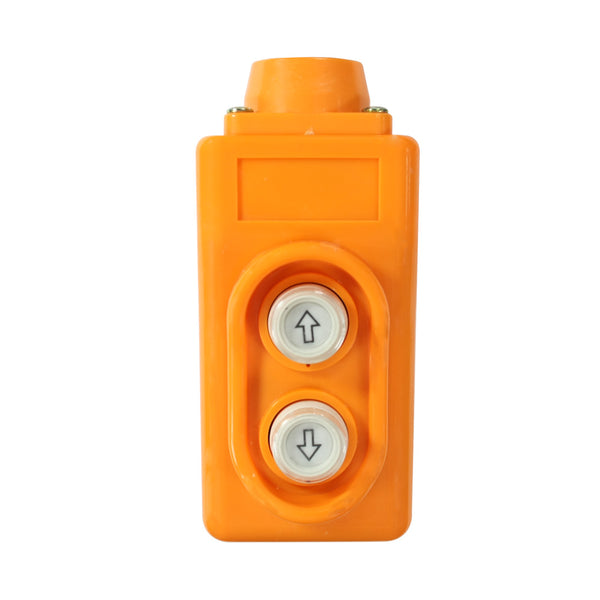

Equipé de deux boutons (Up et Down), mode de travail momentané.
Convient pour la commande manuelle des vérins électriques ou moteurs CC.
Convient aux vérins électriques CC 12V, 24V, 36V, 48V, tels que les vérins électriques C, C2, D, F.

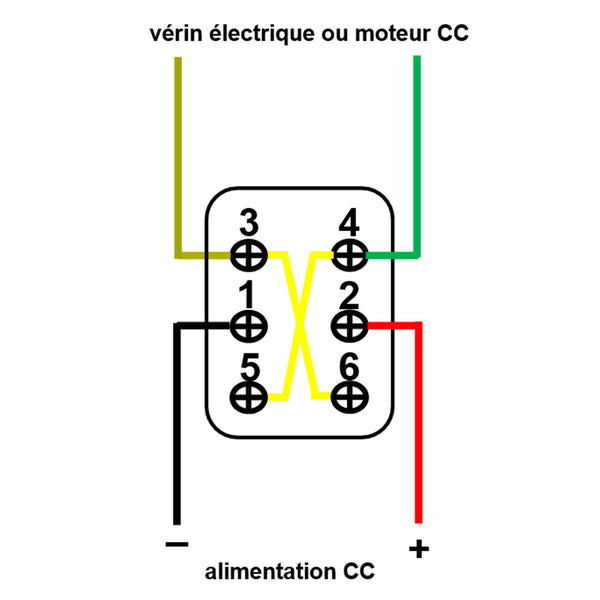

Connexion:
1) Connectez l'alimentation CC aux fils noir et rouge de la poignée de commande
2) Connectez le vérin électrique ou le moteur CC aux fils vert et orange de la poignée de commande.
Fonctionnement avec le vérin électrique:
1. Presser et maintenez le bouton “Up”, le vérin électrique s'étend vers l'extérieur; Relâchez le bouton, le vérin électrique s'arrête.
2. Presser et maintenez le bouton “Down”, le vérin électrique se rétracte vers l'intérieur; Relâchez le bouton, le vérin électrique s'arrête.
Fonctionnement avec le moteur CC:
1. Presser et maintenez le bouton “Up”, le moteur tourne dans le sens positif; Relâchez le bouton, le moteur s'arrête.
2. Presser et maintenez le bouton “Down”, le moteur tourne dans le sens inverse; Relâchez le bouton, le moteur s'arrête.
