Description :

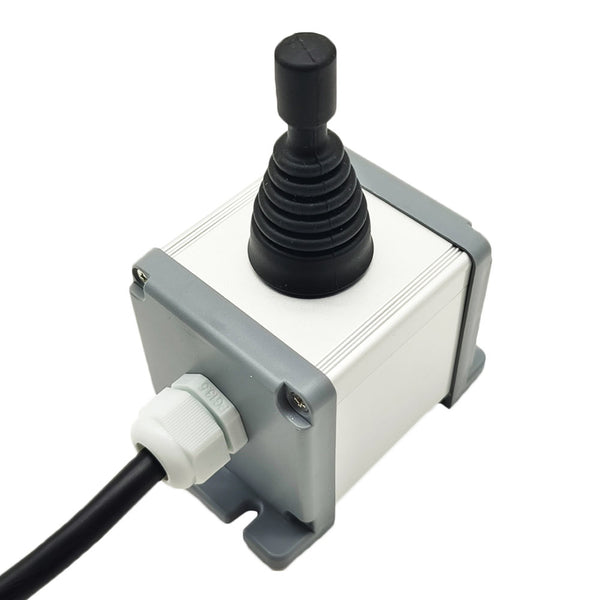

Interrupteur à bascule croisé pour la rotation du moteur CW-CCW.
Convient pour contrôler la rotation avant et arrière de moteur CC.
Convient pour contrôler l'extension et la rétraction de vérin électrique CC.
Plage de tension de fonctionnement : 3 ~ 48 VCC
Courant de charge maximum : 30 A à 12 / 24 V
Méthode de contrôle : bascule
Type d’interrupteur : 2 positions, auto-réinitialisation
Fonction principale : Devant (Avant) – Centre (Arrêt) – Dos (Arrière)

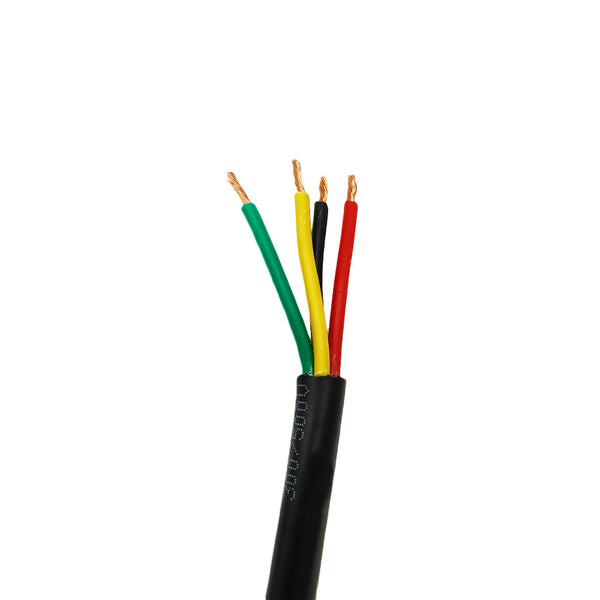

Avec un câble à quatre conducteurs de 50CM 0,75 millimètres carrés

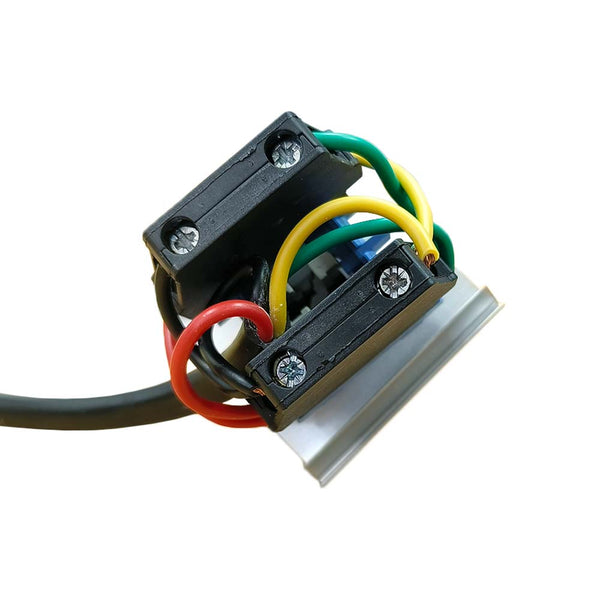

Les câbles internes sont pré-câblés
Température de fonctionnement : -25°C ~ +85°C
Matériau de la coque : boîtier en alliage d'aluminium, couvercle en ABS ignifuge
Indice de protection : IP54

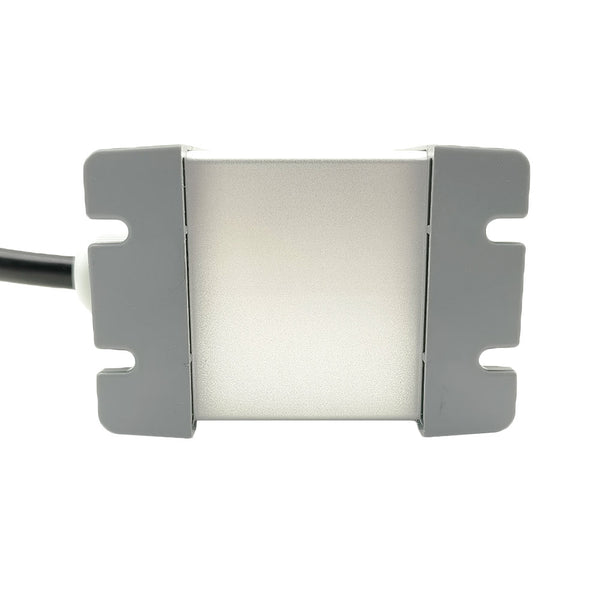

Taille du boîtier : 140 x 98 x 66 mm

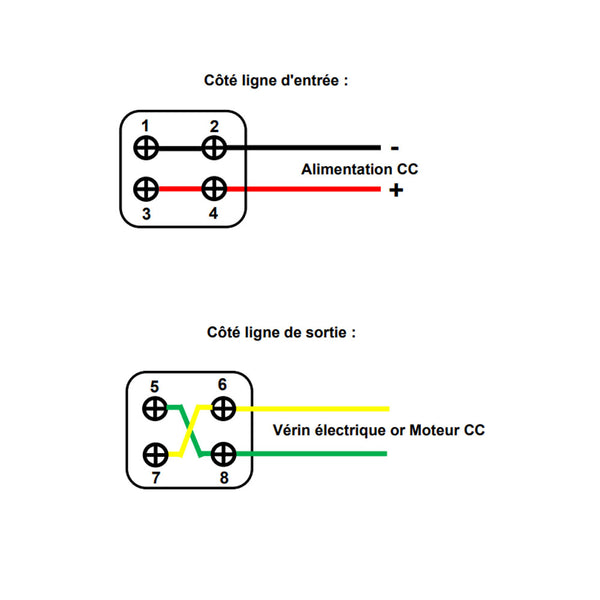

Câblage :
1) Connectez l'alimentation CC aux fils rouge et noir de l'interrupteur à bascule.
2) Connectez le vérin électrique ou le moteur CC aux fils vert et jaune de l'interrupteur à bascule.
Fonctionnement pour vérin électrique :
1) Poussez la poignée vers l'avant, le vérin électrique s'étend vers l'extérieur.
2) Relâchez la poignée et elle revient automatiquement en position centrale, le vérin électrique s'arrête.
3) Poussez la poignée vers l'arrière, le vérin électrique se rétracte vers l'intérieur.
Fonctionnement pour moteur CC :
1) Poussez la poignée vers l'avant, le moteur tourne dans le sens positif.
2) Relâchez la poignée et elle revient automatiquement en position centrale, le moteur s'arrête.
3) Poussez la poignée vers l'arrière, le moteur tourne dans le sens inverse.
