Description:
Charge maximale: 500W pour 12V ou 24V CC, 1000W pour 36V ou 48V CC, 2200W pour 220V ou 380V CA
Canal: 2 CH, peut fonctionner avec 2 moteurs CC ou 2 vérins électriques
Dimension: 200 x 65 x 50 mm

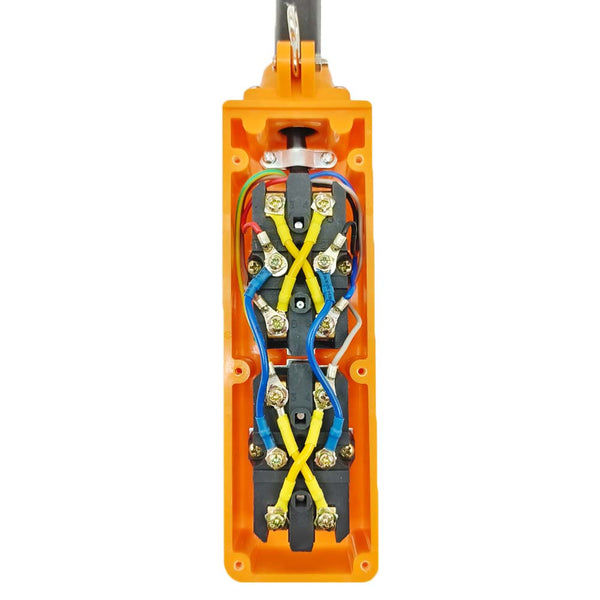

Coque en plastique technique ABS.
Équipé d'un protecteur de câble et d'une bande d'étanchéité imperméable, il présente de bonnes propriétés anti-poussière et anti-pluie.
Equipé de quatre boutons (Haut, Bas, Gauche, Droite), mode de travail momentané.
Convient pour la commande manuelle des vérins électriques ou moteurs CC.

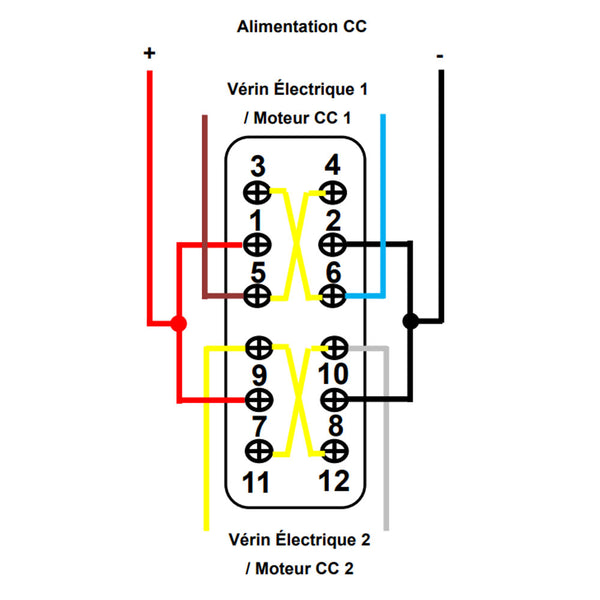

Connexion:
1) Connectez le pôle positif de l'alimentation CC au fil rouge de la poignée de commande et connectez le pôle négatif de l'alimentation CC au fil noir de la poignée de commande.
2) Connectez un vérin électrique ou un moteur CC aux fils marron et bleu de la poignée de commande et l'autre vérin électrique ou moteur CC aux fils jaune et blanc de la poignée de commande.
Fonctionnement:
1) Presser et maintenez le bouton Haut, le moteur 1 tourne dans le sens positif, ou le vérin électrique 1 s'étend vers l'extérieur.
2) Relâcher le bouton Haut, le moteur 1 ou le vérin électrique 1 s'arrête.
3) Presser et maintenez le bouton Bas, le moteur 1 tourne dans le sens inverse, ou le vérin électrique 1 se rétracte vers l'intérieur.
4) Relâcher le bouton Bas, le moteur 1 ou le vérin électrique 1 s'arrête.
5) Presser et maintenez le bouton Gauche, le moteur 2 tourne dans le sens positif, ou le vérin électrique 2 s'étend vers l'extérieur.
6) Relâcher le bouton Gauche, le moteur 2 ou le vérin électrique 2 s'arrête.
7) Presser et maintenez le bouton Droite, le moteur 2 tourne dans le sens inverse, ou le vérin électrique 2 se rétracte vers l'intérieur.
8) Relâcher le bouton Droite, le moteur 2 ou le vérin électrique 2 s'arrête.
