Kit de contrôle synchronisé de 2 vérins électriques étanche silencieux 3500N (Modèle 0043065)

Vidéo de démonstration du fonctionnement du produit:

 Contrôleurs synchrones appairage/suppression émetteur

 Installer un vérin électrique pour contrôler la trappe de sol

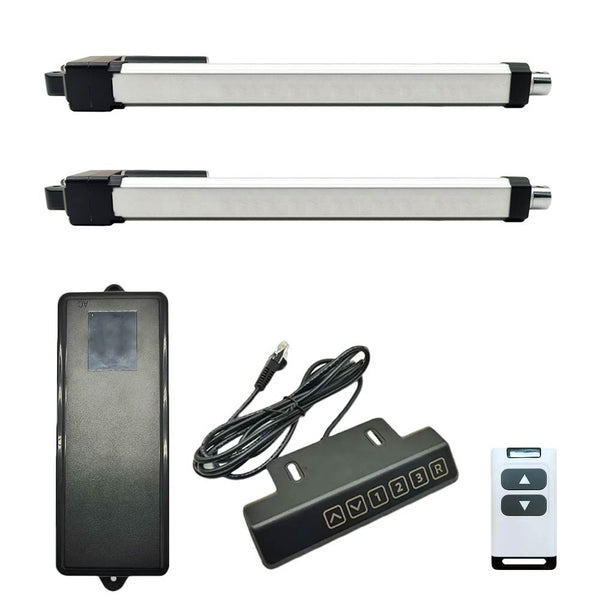

Contenu :
2 × Vérins électriques étanche J

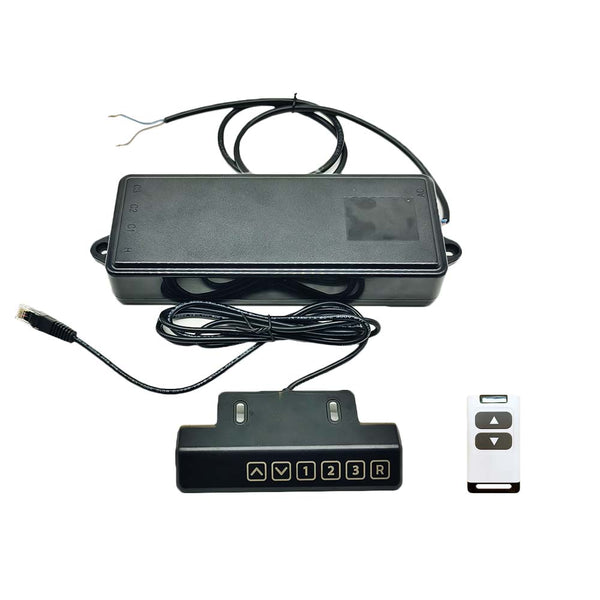

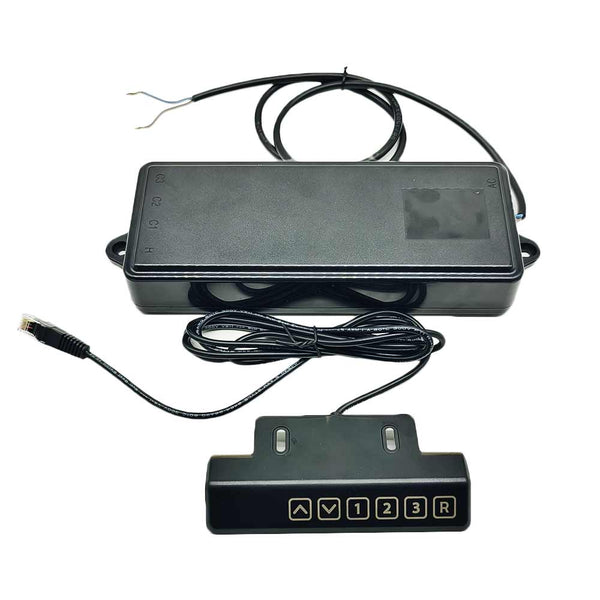

1 x Contrôleur de Synchronisation (un-contrôle-deux, pour 2 vérins électriques J avec capteurs à effet Hall)

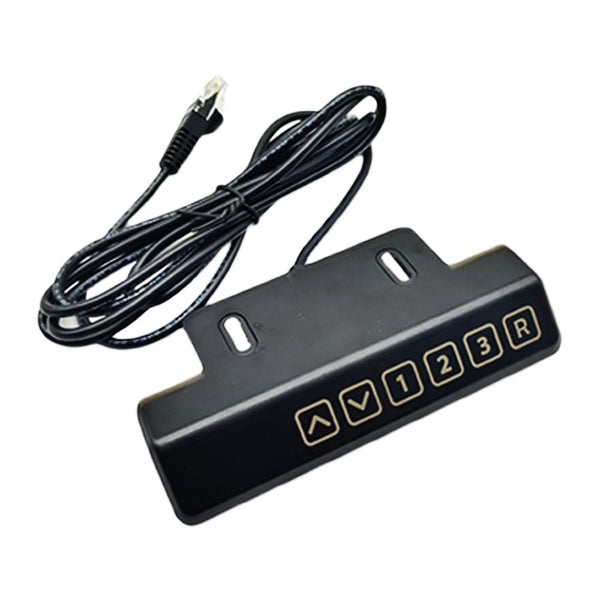

1 x Poignée de commande tactile

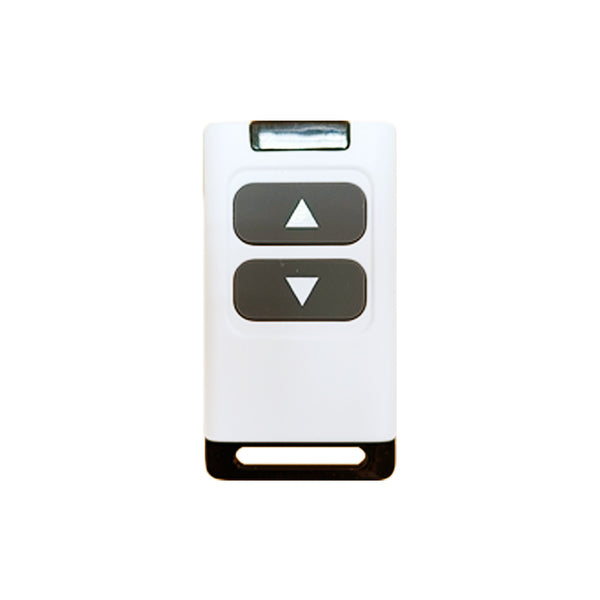

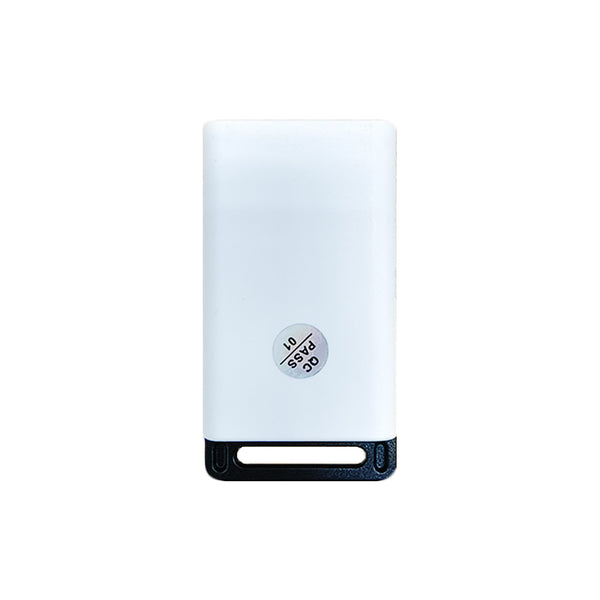

1 x Télécommande : CF-2
1 x Manuel d'utilisateur
Remarque : La télécommande du contrôleur synchrone dispose de deux modes de contrôle, le mode d’interblocage et le mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande. Et le contrôleur synchrone dispose de deux fonctions de contrôle externe sélectionnables, fonction d’interrupteur manuel ou fonction de fin de course, veuillez sélectionner une fonction de contrôle externe dont vous avez besoin lors de la commande.

Les informations pour les vérins électriques étanche:

La plage de course des vérins électriques est de 0.4 ~ 60 pouces ou 10 ~ 1500 mm，par exemple 380 mm, 750 mm, 1850 mm, etc.
Si vous souhaitez consulter des informations détaillées sur les vérins électriques avec différentes courses, telles que des dessins détaillés et des dessins dimensionnels, veuillez cliquer sur le lien suivant pour voir:

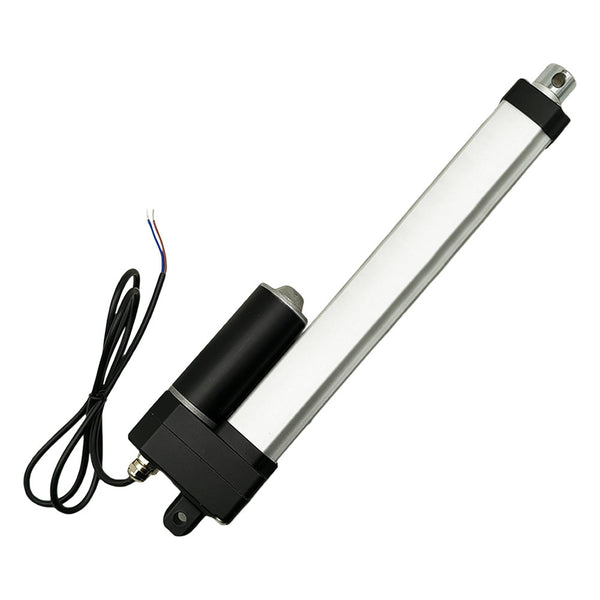

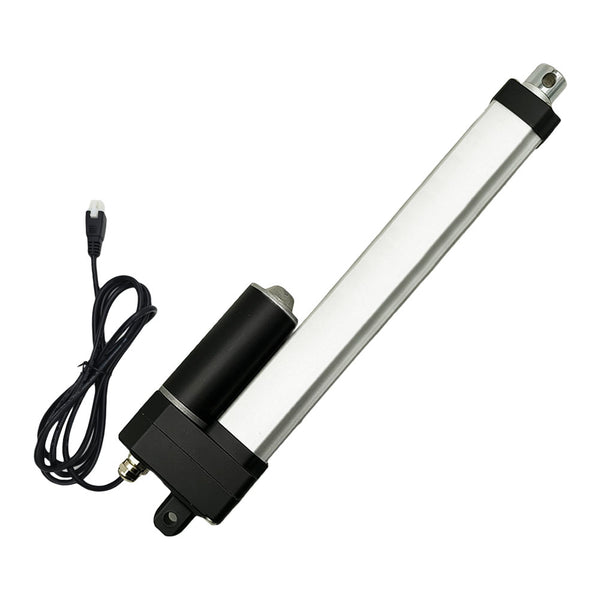

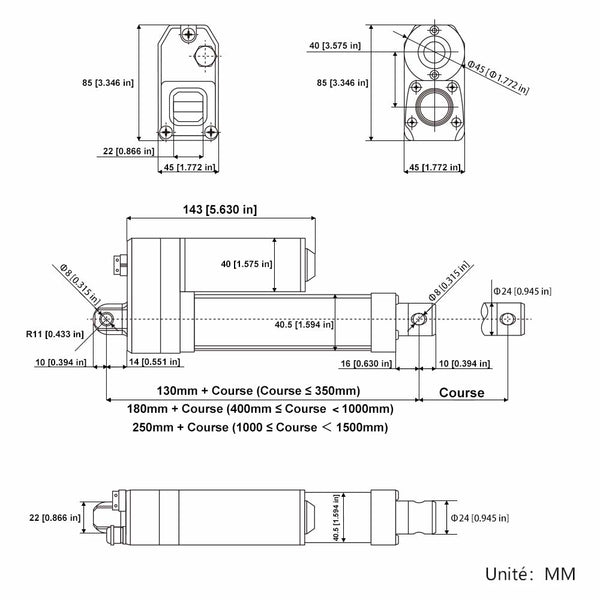

Vérins électriques étanche J

Introduction :
Ce vérin électrique est équipé d'une vanne d′équilibre respirante étanche, qui permet à l'air de circuler librement dans et hors du cylindre. Lorsque le vérin électrique est en fonctionnement, une différence de pression est générée à l'intérieur et à l'extérieur du cylindre, et l'air circule dans et hors du cylindre à travers la vanne respirante étanche pour garantir que la pression à l'intérieur et à l'extérieur du cylindre est équilibrée. En même temps, la vanne respirante étanche empêche les impuretés telles que l'eau et la poussière de pénétrer dans le cylindre. De cette manière, les composants internes du vérin électrique sont efficacement protégés, ce qui garantit que le vérin électrique peut fonctionner pendant une longue période dans des conditions humides sans subir de dégradation des performances ni de dommages.

Application :
Il a une large gamme d'applications, principalement pour les scènes avec des exigences élevées en matière de niveau de bruit et de niveau d'étanchéité. Tels que les divertissements aquatiques, les équipements sur l'eau ou à bord, l'aquaculture, les systèmes de traitement des eaux usées, les fenêtres et portes électriques extérieures, les dispositifs d'irrigation et autres équipements d'automatisation industrielle liés à l'eau, les équipements ménagers et les équipements médicaux.
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plates-formes élévatrices, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicales et autres équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.

Description :
Produits de haute qualité et Services de haute qualité
Nouvelle conception de boîtier, stabilité de travail élevée
Boîtier métallique, capable de travailler dans des environnements très difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
Tige télescopique et tige extérieur en alliage d'aluminium, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Conception de la structure d'engrenage à vis sans fin, force de verrouillage automatique importante
Engrenage à vis sans fin en plastique technique POM, faible bruit
Forte poussée, jusqu'à 3500N / 350 kg / 780 lbs
Options de vitesse trois, 5±1mm/s, 10±2mm/s, et 16±3mm/s
Options de course multiples, de 10 mm à 1500 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à 1500 mm, par exemple 380 mm, 750mm, 1250 mm, etc.
Technologie avancée étanche à l'eau et à la poussière
Avec vanne d′équilibre respirante étanche, idéale pour une utilisation en extérieur ou sous la pluie.
Faible consommation d'énergie et faible bruit
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Capteur Hall intégré est facultatif, vous pouvez donc utiliser le contrôleur synchrone pour faire fonctionner 2 vérins électriques de manière entièrement synchrone.
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien

Spécifications :
Tension de travail en option : CC 12V, CC 24V, CC 36V ou CC 48V, et 24V est la tension de fonctionnement la plus couramment utilisée.
Plage de course : 0.4 ~ 60 pouces ou 10 ~ 1500 mm
Vitesse optionnelle : 5±1mm/s, 10±2mm/s, et 16±3mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 3500N / 350 kg / 780 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide : 0.5~1A à 12V ou 0.3~0.5A à 24V
Courant à pleine charge : 7A à 12V ou 3.5A à 24V
Veuillez utiliser une alimentation 12V/20A ou 24V/10A pour alimenter deux vérins électriques.
Diamètre de l’arbre : 20 mm
Diamètre des trous de montage : 8 mm
Matériau du boîtier : alliage d'aluminium
Matériau de la tige télescopique : alliage d'aluminium
Matériel d’engrenage : alliage d'acier
Type de moteur : moteur à courant continu brossé
Le style du connecteur avant peut être personnalisé : la valeur par défaut est un connecteur à trou ouvert, qui peut être personnalisé avec un connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous pouvez fournir des dessins pour la personnalisation.
L'orientation du connecteur avant est par défaut, nous pouvons le faire pivoter de 90 degrés pendant la production selon les besoins du client.
Cycle de service : 20%, max 5 minutes d'utilisation continue
Durée de vie : environ 25,000 cycles

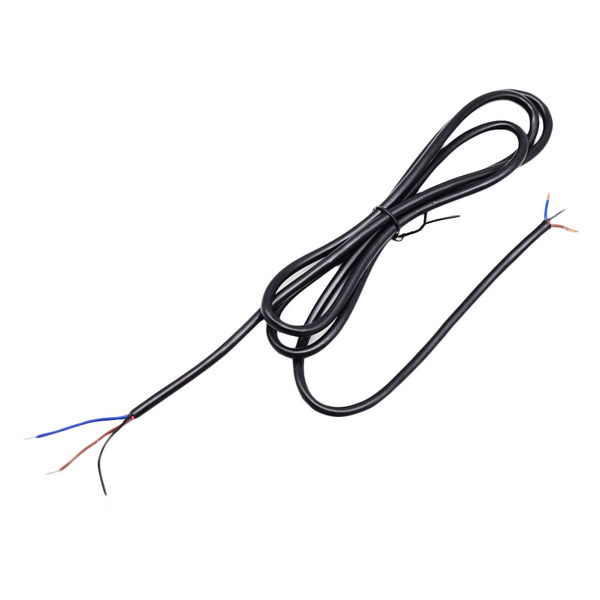

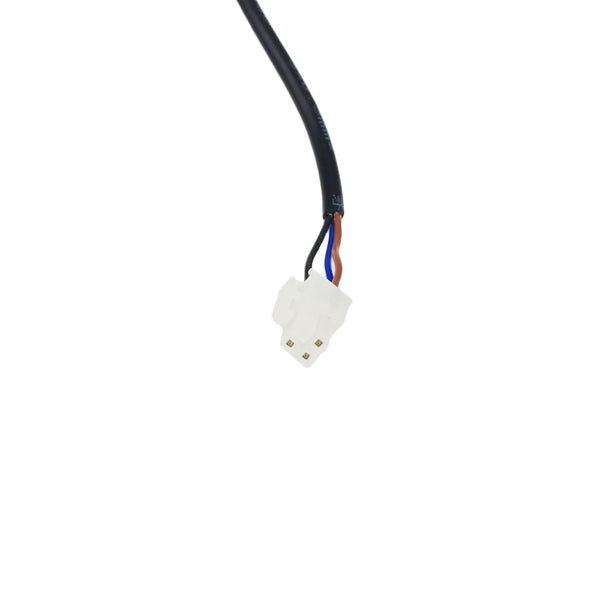

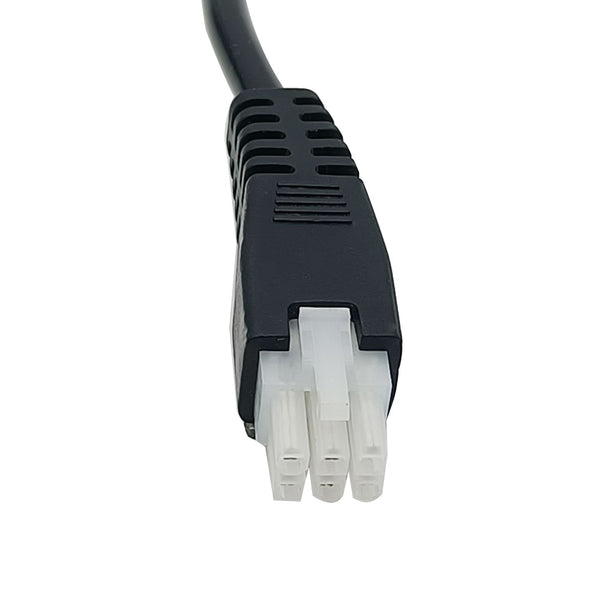

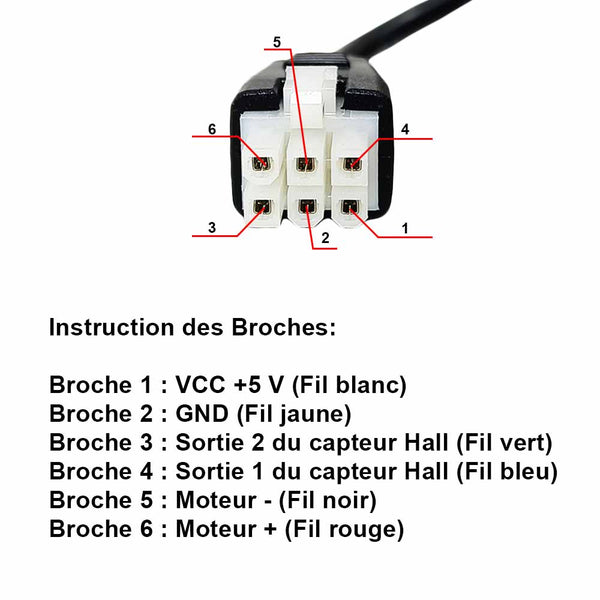

Câble d'alimentation : fil à six conducteurs
Longueur de câble : 1000±10%mm, la longueur peut également être personnalisée selon vos besoins spécifiques
Certifications : CE
Température de l'environnement: -20℃ à 80℃
Bruit de fonctionnement : ≤45dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection : IP67 (Idéal pour une utilisation en extérieur ou sous la pluie, mais il ne convient pas adapté pour une utilisation sous l'eau)

Différentes vitesses et poussée maximale correspondante:

Remarquer:
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque chaque vérin électrique fonctionne dans le sens vertical. La capacité de charge maximale de l'ensemble du système synchrone est la somme des capacités de charge maximales des deux vérins électriques. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne devriez normalement pas les laisser fonctionner à leur course maximale sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous recommandons de choisir un vérin électrique avec une course de 700-800MM.
6. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.

Les informations pour le contrôleur synchrone :

Introduction :
Si vous souhaitez utiliser plusieurs vérins électriques pour monter et descendre un équipement, par exemple deux, trois ou quatre vérins électriques. Étant donné que le moteur CC à grande vitesse dans le vérin électrique ne peut pas fonctionner exactement à la même vitesse, la vitesse de déplacement du vérin électrique sera également différente. Lorsque plusieurs vérins électriques fonctionnent en même temps, leurs vitesses réelles ne peuvent pas être exactement les mêmes. Dans ce cas, nous pouvons utiliser un contrôleur synchrone pour faire fonctionner plusieurs vérins électriques pour monter ou descendre de manière synchrone. Ils fonctionnent complètement en synchronisation sans aucune différence.

Principe de fonctionnement :
Si vous souhaitez utiliser un contrôleur de synchronisation pour faire fonctionner 2, 3 ou 4 vérins électriques de manière entièrement synchrone, vous devrez ajouter des capteurs à effet Hall intégrés à chaque vérin électrique. Et lorsque vous avez acheté des vérins électriques et des capteurs à effet Hall, nous installerons des capteurs à effet Hall dans les vérins électriques pendant la production pour vous.
Lorsque 2, 3 ou 4 vérins électriques fonctionnent ensemble, le capteur Hall enverra des signaux Hall au contrôleur de synchronisation, et le contrôleur ajustera la vitesse de fonctionnement de chaque vérin électrique, de sorte que tous les vérins électriques fonctionnent exactement à la même vitesse.

Caractéristiques :
Il peut faire fonctionner deux vérins électriques J pour fonctionner de manière complètement synchrone.
Commande filaire via une poignée de commande tactile.
Contrôle sans fil via une télécommande.
L'affichage LED sur la poignée de commande affichera la position de la course en temps réel.
Six boutons de fonction tactiles : ▲, ▼, 1, 2, 3 et R.
Les boutons ▲ et ▼ sont utilisés pour l'extension et la rétraction des vérins électriques.
Les boutons 1, 2 et 3 sont utilisés pour faire fonctionner automatiquement les vérins électriques sur trois positions pré-mémorisées.
Le bouton R est le bouton de réinitialisation et est utilisé pour réinitialiser le système en cas d'erreur.
Deux fonctions de contrôle externe sélectionnables : fonction d’interrupteur manuel ou fonction de fin de course, veuillez sélectionner une fonction de contrôle externe dont vous avez besoin lors de la commande.
Lorsque les vérins électriques se rapprochent de la position finale, ils ralentissent automatiquement pour se protéger.
Lorsque les vérins électriques sont complètement rétractés, ils conservent 1 mm de course pour se protéger.

Paramètres :
Tension de fonctionnement : 10~30 VCC, convient pour vérin électrique en 12V ou 24V
Nombre de vérins électriques connectés : 2
Courant de sortie maximal : 10A / canal
Fréquence de travail : 433.92 MHz
Deux modes de contrôle sélectionnables : Mode d’interblocage ou mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande.
Distance de travail : 30 m (théoriquement)
Température de fonctionnement : -20°C ~ +70°C

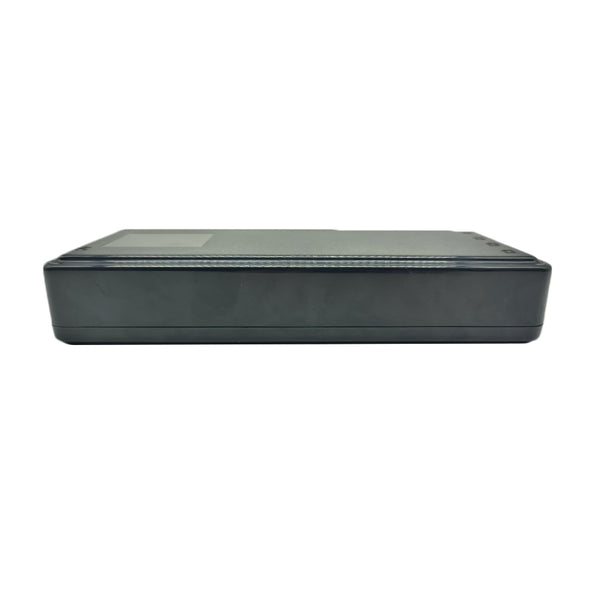

Dimension de Case : 240 x 95 x 43 mm
Longueur de câble de la poignée de commande tactile : 2000±10%mm

Câblage :

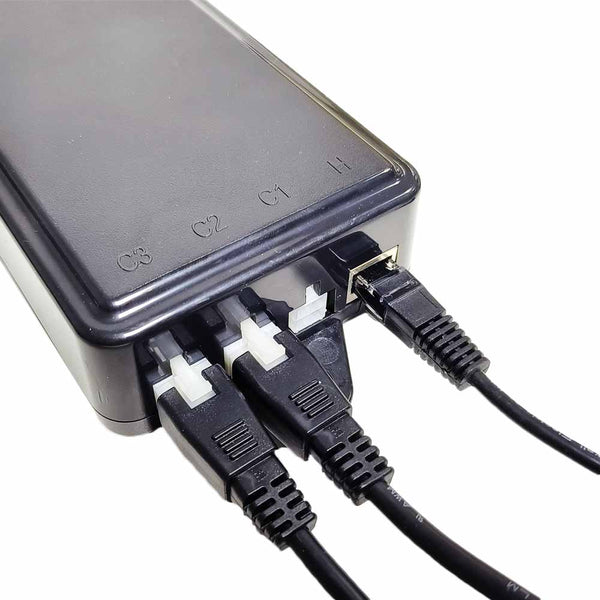

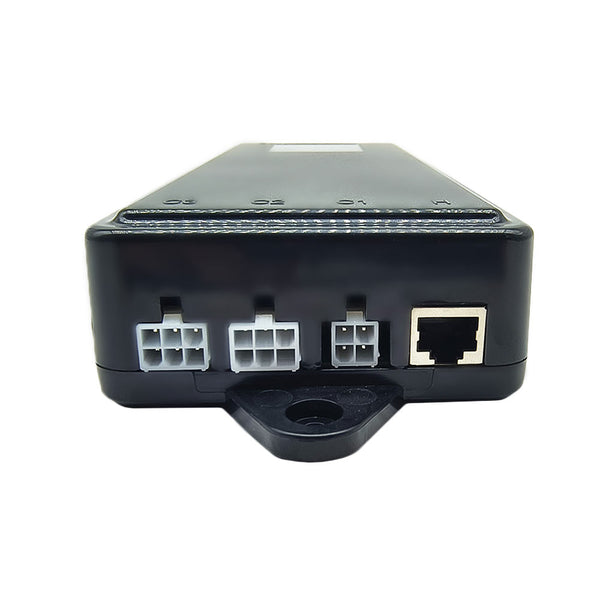

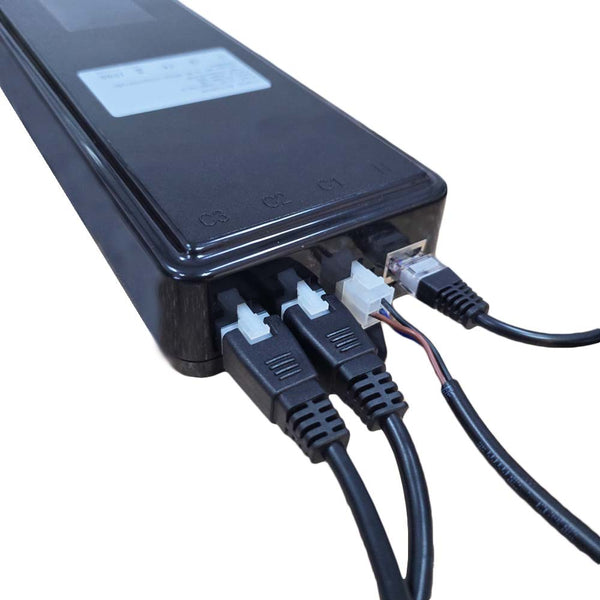

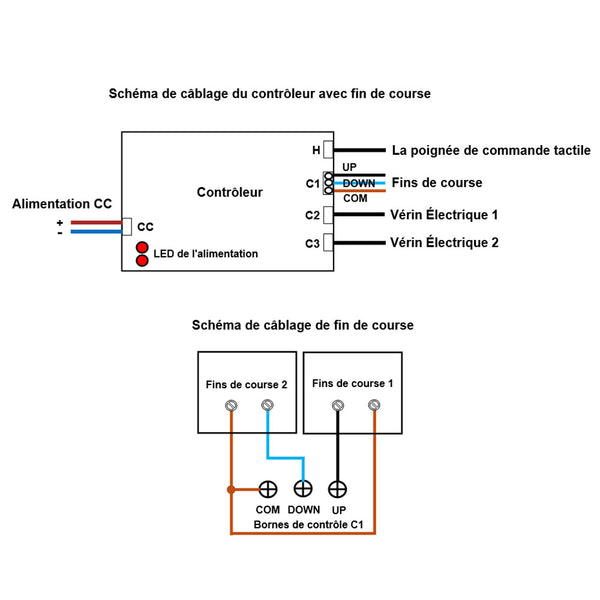

1) Branchez la poignée de commande tactile dans les ports H du contrôleur.
2) Branchez deux vérins électriques dans les ports C2 et C3 du contrôleur.
3) Branchez l'interrupteur manuel sur les ports C1 du contrôleur si vous devez utiliser un interrupteur manuel externe.

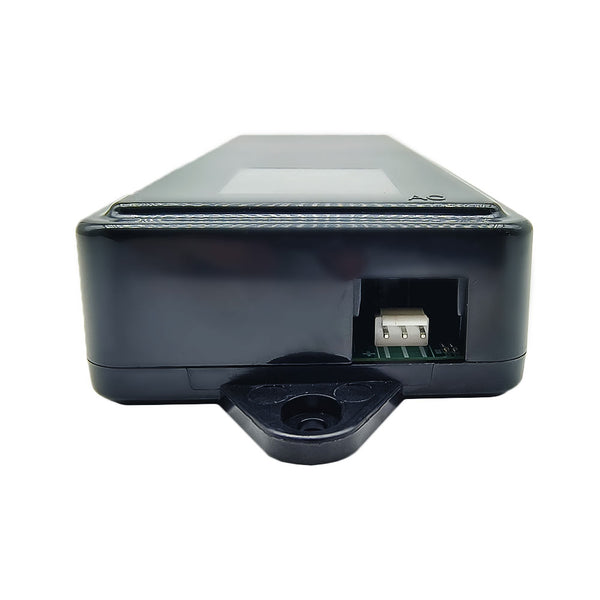

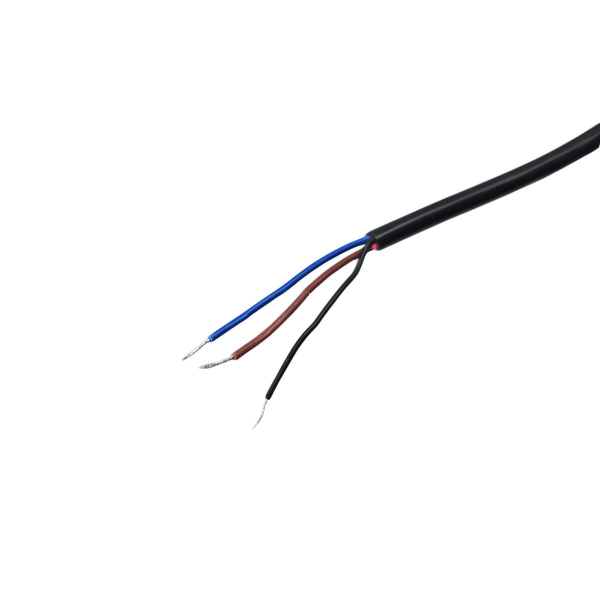

4) Connecter le pôle positif de l’alimentation CC au fil marron du contrôleur et connecter le pôle négatif de l’alimentation CC au fil bleu du contrôleur.
ATTENTION : Ne pas connecter l'alimentation CA directement sur le contrôleur !

Opération :

1. Opération via la poignée de commande tactilee :
Remarque : la poignée est actionnée par commande tactile. La sensibilité tactile peut être automatiquement calibrée lors de la première mise sous tension. Il est interdit aux mains de toucher la poignée lors de la mise sous tension pour éviter toute interférence avec l'étalonnage de la sensibilité et affecter la sensibilité de fonctionnement.

1) Appuyez et maintenez le bouton ▲ de la poignée de commande, deux vérins électriques s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement. Pendant le fonctionnement, vous pouvez également appuyer le bouton encore une fois pour arrêter deux vérins électriques en même temps.
2) Appuyez et maintenez le bouton ▼ de la poignée de commande, deux vérins électriques se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous pouvez également appuyer le bouton encore une fois pour arrêter deux vérins électriques en même temps.
3) Appuyez sur l'un des boutons 1, 2 ou 3 de la poignée de commande, deux vérins électriques se déplaceront automatiquement vers la position mémorisée par ce bouton puis s'arrêteront automatiquement.
Remarque : Vous devrez d'abord mémoriser trois positions dans ces trois boutons.
4) L'affichage LED sur la poignée de commande affichera les données de position de la course en temps réel. Par exemple, si le nombre 03.5 signifie que les vérins électriques ont atteint la position de course de 35MM.

2. Opération via la télécommande : (La télécommande du contrôleur synchrone dispose de deux modes de contrôle, le mode d’interblocage et le mode momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la commande.)
2.1 Mode de contrôle momentané :
1) Appuyez et maintenez le bouton ▲ de la télécommande, deux vérins électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton, deux vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la télécommande, deux vérins électriques se rétractent vers l'intérieur en même temps ; Relâchez le bouton, deux vérins électriques s'arrêtent.

2.2 Mode de contrôle d’interblocage :
1) Appuyez sur le bouton ▲ de la télécommande, deux vérins électriques s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement. Pendant le fonctionnement, vous pouvez également appuyer le bouton ▲ encore une fois pour arrêter deux vérins électriques en même temps.
2) Appuyez sur le bouton ▼ de la télécommande, deux vérins électriques se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous pouvez également appuyer le bouton ▼encore une fois pour arrêter deux vérins électriques en même temps.

Deux fonctions de commande externe sélectionnables :
Les bornes de commande externes offrent un choix de deux fonctions : fonction d’interrupteur manuel ou fonction de fin de course. Lorsque vous choisissez la fonction d’interrupteur manuel, vous pouvez connecter un interrupteur manuel externe (tel que le modèle 0040025) pour faire fonctionner les vérins électriques. Lorsque vous choisissez la fonction de fin de course, vous pouvez connecter deux interrupteurs de fin de course externes (tels que le modèle 0010010) pour arrêter automatiquement les vérins électriques.

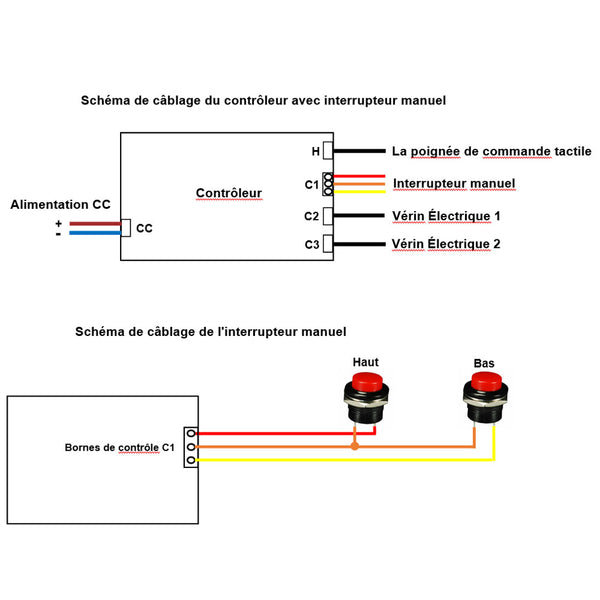

1. Fonction d’interrupteur manuel :
Lorsque vous choisissez la fonction d’interrupteur manuel, vous pouvez connecter un interrupteur manuel externe (tel que le modèle 0040025) à ce contrôleur, puis faire fonctionner les vérins électriques via celui-ci.
1) L'interrupteur manuel possède un bouton Haut et un bouton Bas, et chaque bouton possède deux bornes 3 et 4 normalement ouvertes.

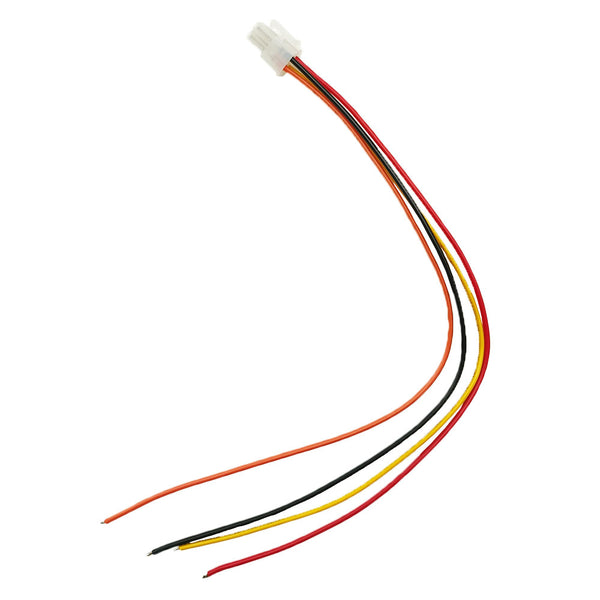

2) Connectez un câble à quatre conducteurs au port de l'interrupteur manuelle C1 du contrôleur. Ce câble comporte quatre fils : fil rouge, jaune, orange et noir.
3) Connectez la borne 3 de deux boutons au fil orange, connectez la borne 4 du bouton Haut au fil rouge et connectez la borne 4 du bouton Bas au fil jaune.

L’opération :
1) Appuyez sur le bouton Haut de l’interrupteur manuel, deux vérins électriques s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement. Pendant le fonctionnement, vous pouvez également appuyer le bouton Haut encore une fois pour arrêter deux vérins électriques en même temps.
2) Appuyez sur le bouton Bas de l’interrupteur manuel, deux vérins électriques se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous pouvez également appuyer le bouton Bas encore une fois pour arrêter deux vérins électriques en même temps.

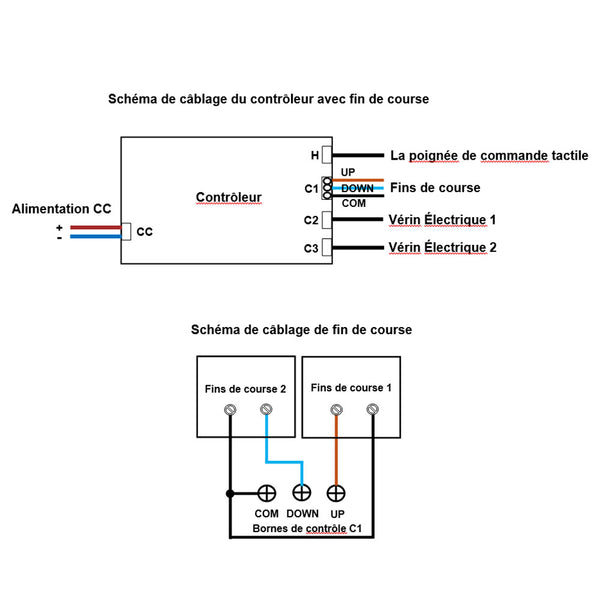

2. Fonction d'interrupteur de fin de course :
Lorsque vous choisissez la fonction de fin de course, vous pouvez connecter deux interrupteurs de fin de course externes avec contact normalement ouvert (tels que le modèle 0010010) à ce contrôleur, puis arrêter automatiquement les vérins électriques via celui-ci.
1) Vous pouvez connecter deux interrupteurs de fin de course, et chaque interrupteur de fin de course possède deux bornes normalement ouvertes.
2) Connectez un câble à trois conducteurs au port de l'interrupteur de fin de course C1 du contrôleur. Ce câble comporte trois fils : fil UP, Down et COM.
3) Connectez deux bornes normalement ouvertes d'un interrupteur de fin de course aux bornes <UP> et <COM>, connectez deux bornes normalement ouvertes d'un autre interrupteur de fin de course aux bornes <DOWN> et <COM>.

L’opération :
1) Lorsque deux vérins électriques s'étendent vers l'extérieur, si un interrupteur de fin de course est déclenché, il connectera deux bornes <UP> et <COM>, puis les deux vérins électriques s'arrêteront automatiquement.
2) Lorsque deux vérins électriques se rétractent vers l'intérieur, si un autre interrupteur de fin de course est déclenché, il connectera deux bornes <DOWN> et <COM>, puis les deux vérins électriques s'arrêteront automatiquement.

Comment mémoriser trois positions de course :
1) Le contrôleur peut mémoriser trois positions de course au total, et chaque bouton mémorise une position de course.
2) Actionnez d'abord deux vérins électriques jusqu'à la première position de course appropriée que vous devez stocker, puis appuyez et maintenez enfoncé le bouton 1 de la poignée de commande pendant environ 3 secondes, la valeur de course sur l'écran LED clignotera. Cela signifie que la position actuelle de la course est déjà enregistrée dans le bouton 1.
3) Vous pouvez continuer à mémoriser les deux autres positions de course dans les boutons 2 et 3 en suivant l'opération ci-dessus.

Fonction de réinitialisation :
Lorsque l'affichage LED sur la poignée de commande affiche le code d'erreur, vous devez réinitialiser le système comme suit.
Opération de réinitialisation : Appuyez et maintenez le bouton <R> de la poignée de commande jusqu'à ce que tous les vérins électriques soient réinitialisés vers le bas et que l'affichage LED de la poignée de commande indique "00.1", puis relâcher le bouton <R>.

Comment correspondre l'émetteur au contrôleur :
Remarque : Nous avons couplé l'émetteur au contrôleur avant de quitter l'usine. Si vous souhaitez appairer d'autres émetteurs, veuillez suivre les étapes suivantes.
1) Vous devez ouvrir le boîtier du contrôleur, puis vous pouvez voir un module récepteur RF et il y a un petit bouton d'apprentissage sur le module.
2) Presser le bouton d'apprentissage du module récepteur pour 1~2 secondes. La LED de signal sur le module récepteur est allumée, cela signifie que le contrôleur entre dans l'état d'apprentissage.
3) Presser n'importe quel bouton sur l'émetteur, si le LED de signal s'éteint, cela signifie que le couplage est réussi.
4) Le contrôleur peut apprendre plusieurs émetteurs avec des codes différents.

Comment supprimer tous les codes d'émetteurs stockés dans le contrôleur :
Nous avons couplé l’émetteur au contrôleur. Si vous ne voulez pas que le contrôleur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes d’émetteur stockés dans le contrôleur.
Opération : Appuyez rapidement et en continu sur le bouton d'apprentissage sur le module récepteur 8 fois, puis relâchez le bouton d'apprentissage, le LED de signal sur le module récepteur clignote 8 fois puis s'éteint, cela indique que tous les codes stockés ont été supprimés avec succès.

Remarquer :

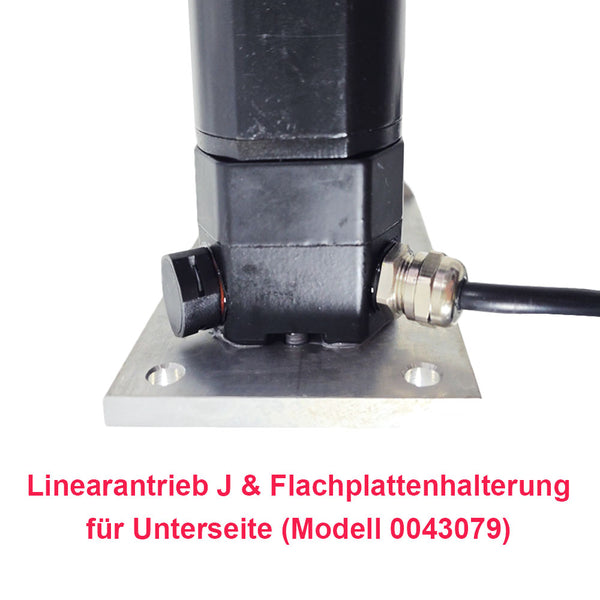

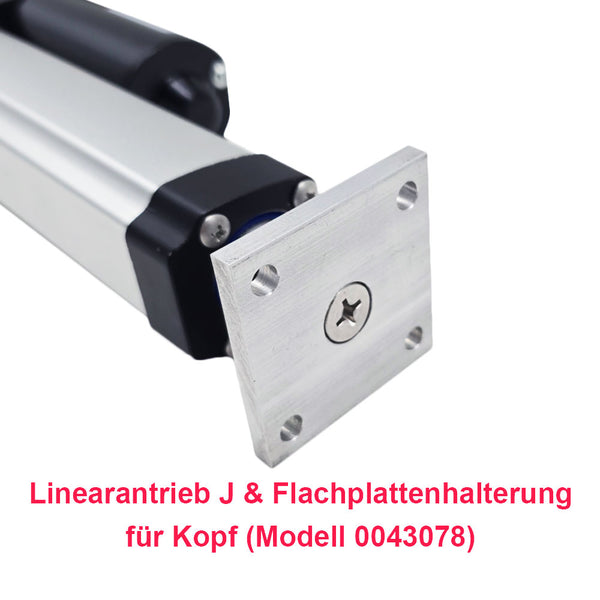

1. Chaque verin électrique nécessiterait deux supports de montage, un pour fixer la tête du vérin électrique et un autre pour fixer le bas du vérin électrique. Ce kit ne contient pas de supports de montage fixes, veuillez les acheter dans le menu déroulant.
2. Vous devez utiliser une alimentation à découpage CC12V/20A ou CC24V/10A pour alimenter ce kit. Ce kit ne contient pas cette alimentation, veuillez l'acheter dans le menu déroulant.

Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont pas en stock, nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.

Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande. Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.

Nous pouvons fournir des fichiers de modèles CAD 3D au format STEP pour les vérins électriques. Veuillez nous contactez par e-mail si vous en avez besoin.
