Vidéo de démonstration du fonctionnement du produit :
Démonstration du fonctionnement de vérin électrique C
Utiliser deux vérins électriques pour ouvrir la porte

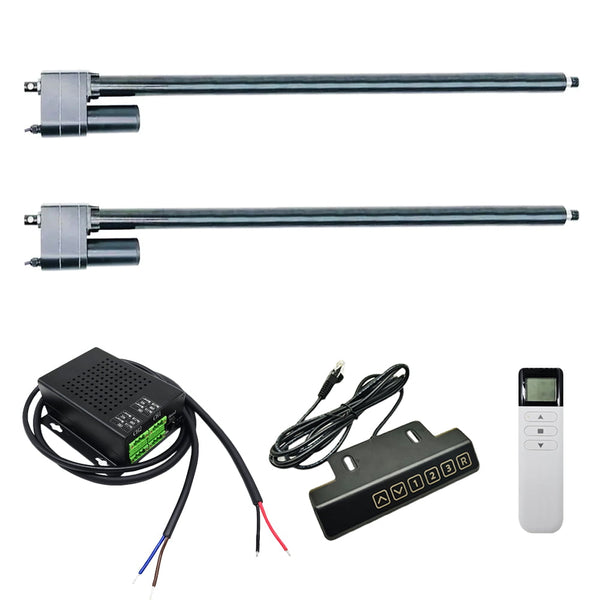

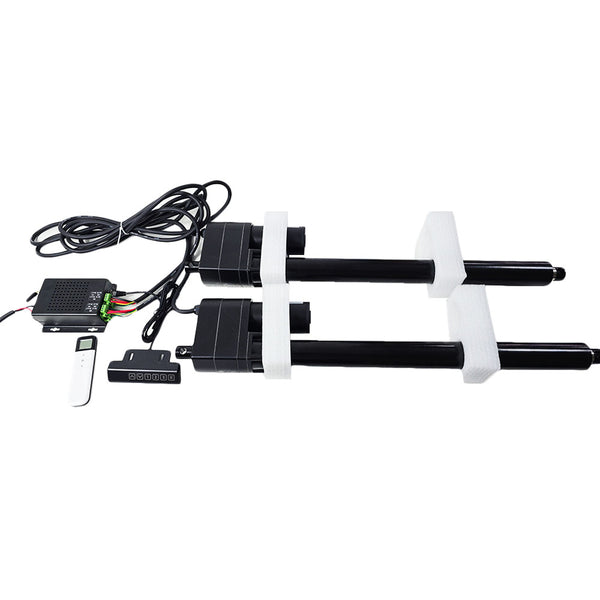

Contenu :

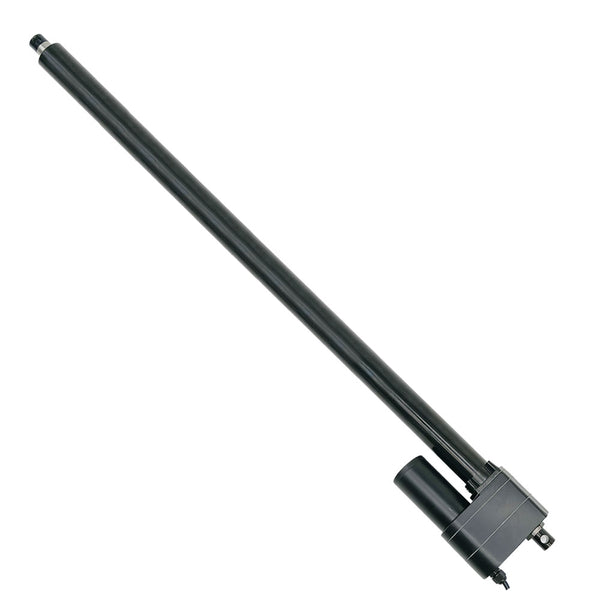

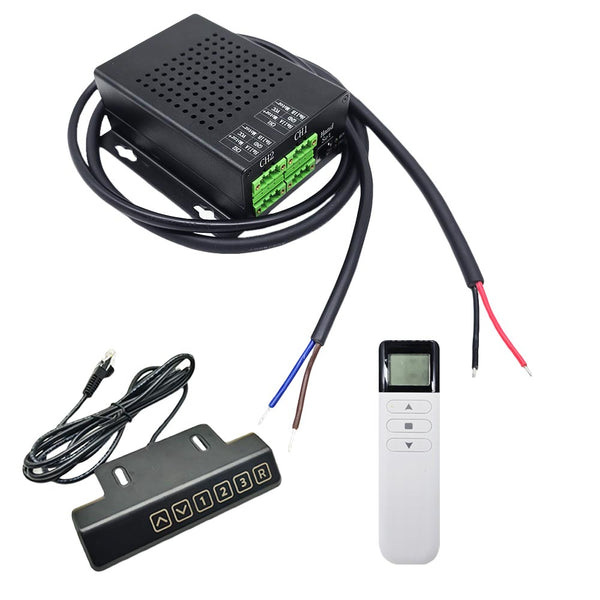

2 x Vérins électriques C Avec capteur à effet Hall

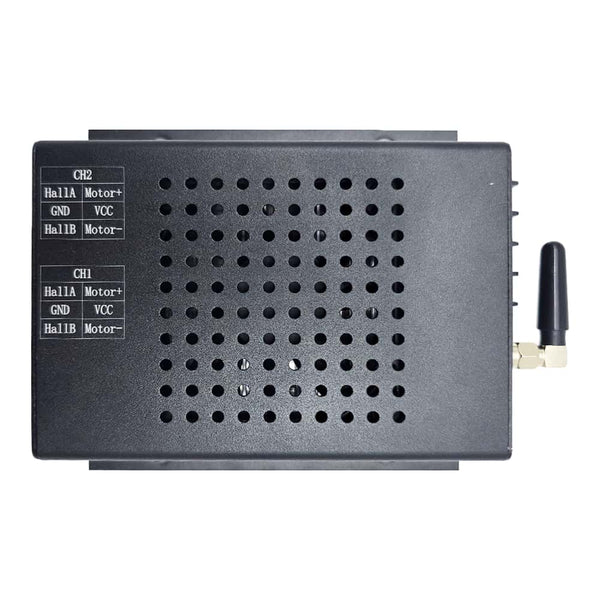

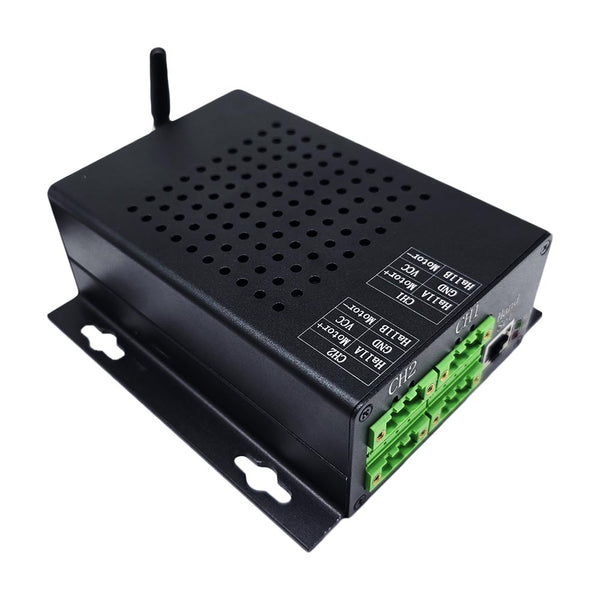

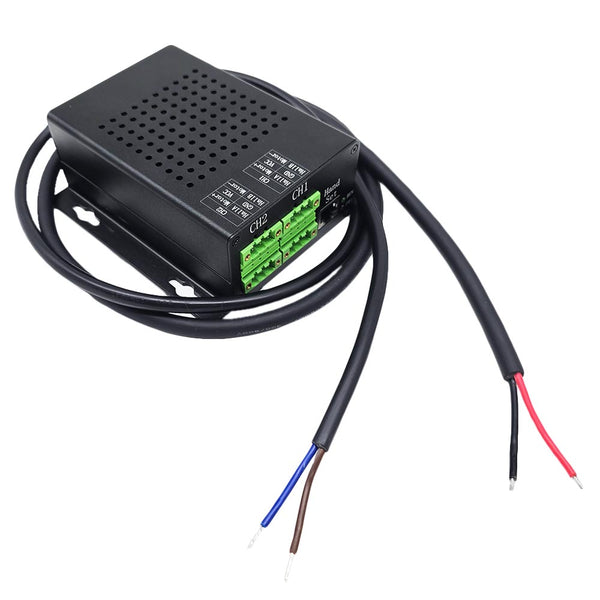

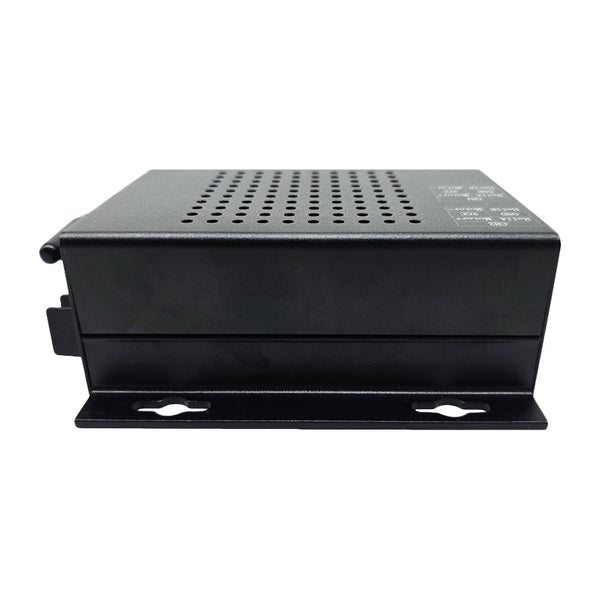

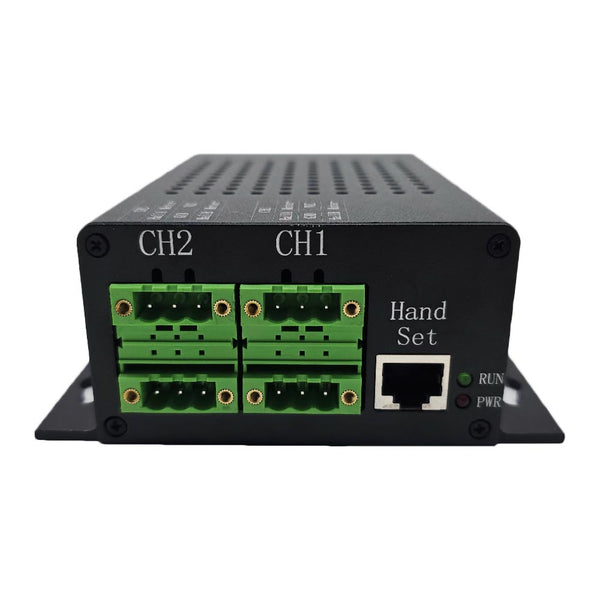

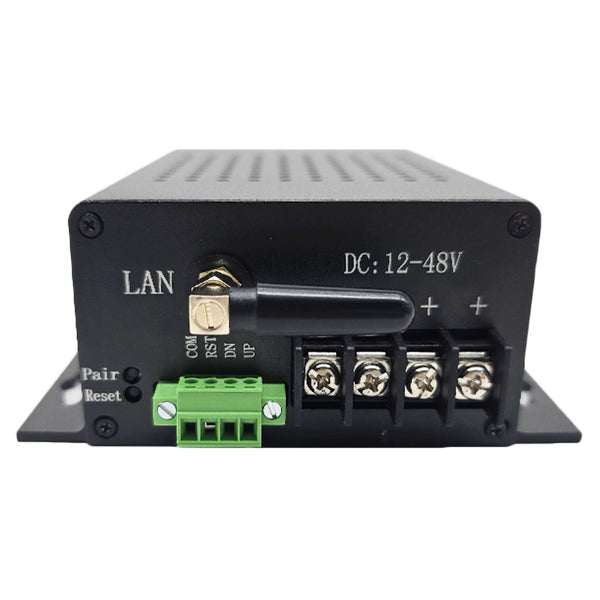

1 x Contrôleur de Synchronisation (un-contrôle-deux, pour 2 vérins électriques C)

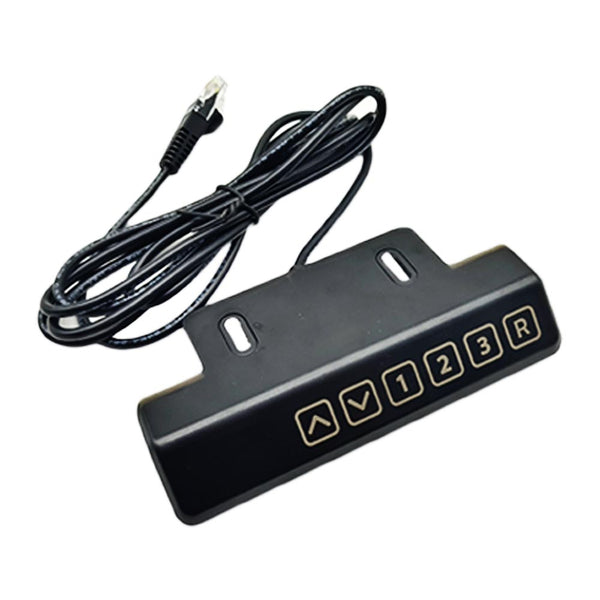

1 x Poignée de commande

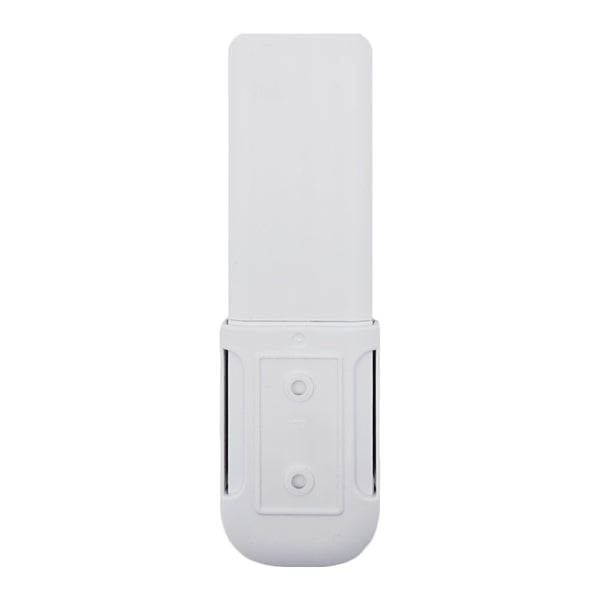

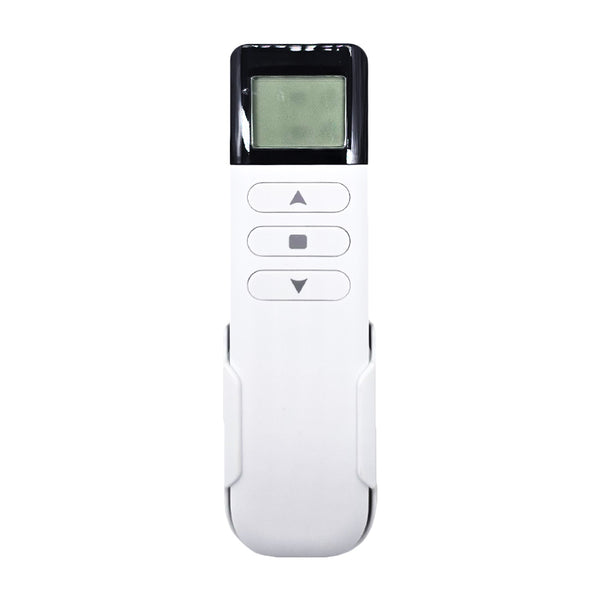

1 x Télécommande (CP-2)
1 x Manuel d'utilisateur
Les informations pour les vérins électriques :
La plage de course des vérins électriques est de 28 ~ 80 pouces ou 700 ~ 2000 mm. Nous pouvons personnaliser n'importe quelle longueur de course de 700 mm à 2000 mm, par exemple 950mm, 1250mm, 1850mm, etc.
Si vous souhaitez consulter des informations détaillées sur les vérins électriques avec différentes courses, telles que des dessins détaillés et des dessins dimensionnels, veuillez cliquer sur le lien suivant pour les consulter :
700MM (28 pouces) , 800MM (32 pouces) , 900MM (36 pouces) , 1000MM (40 pouces) .
Application :
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plates-formes élévatrices, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicaux et autres équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et baisser ces dispositif.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.
Description:
Produits de haute qualité et Services de haute qualité
Boîtier métallique, capable de travailler dans des environnements très difficiles
Boîte de vitesses en métal, engrenage en métal résistant à l'usure à haute résistance
Tube télescopique et tube extérieur en acier inoxydable, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 5000N / 500 kg / 1100 lbs
Options de vitesse multiples, de 12 mm/seconde à 50 mm/seconde
Options de course multiples, de 700 mm à 2000 mm
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Embrayage intégré pour protéger les engrenages et les moteurs
Protection intégrée contre la surcharge et la surchauffe du moteur
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Capteur Hall intégré est facultatif, vous pouvez donc utiliser le contrôleur synchrone pour faire fonctionner 2 vérins électriques de manière entièrement synchrone.
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien

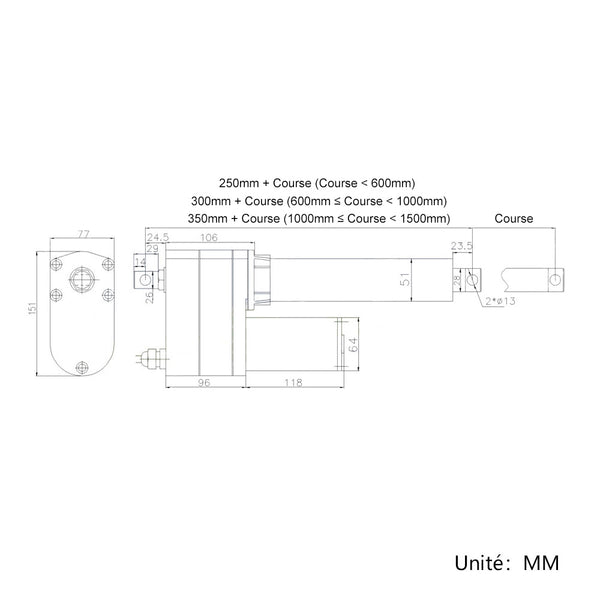

Spécifications:
Tension de travail en option: CC 12V, CC 24V, CC 36V ou CC 48V, et 24V est la tension de fonctionnement la plus couramment utilisée.
Plage de course : 28 ~ 80 pouces ou 700 ~ 2000 mm
Vitesse optionnelle : 12±2mm/s, 16±3mm/s, 20±4mm/s, 28±6mm/s, 50±10mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 5000N / 500 kg / 1100 lbs à 12 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide: 2~3A à 12V ou 1~1.5A à 24V
Courant à pleine charge: 12~20A à 12V ou 6~10A à 24V
Veuillez utilisez une alimentation 12V/50A ou 24V/25A pour alimenter les deux vérins électriques.
Diamètre de l'arbre: 28 mm
Diamètre des trous de montage: 13 mm
Matériau du boîtier: acier inoxydable
Matériau du tube télescopique: acier inoxydable
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
L'orientation du connecteur avant et arrière est par défaut, nous pouvons le faire pivoter de 90 degrés pendant la production en fonction des besoins du client.
Cycle de service: 10%, max 2 minutes d'utilisation continue
Durée de vie : environ 35,000 cycles

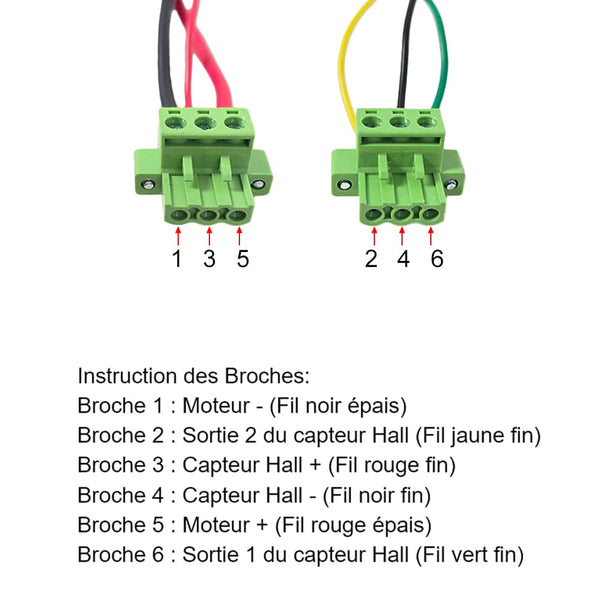

Câble d'alimentation : fil à six conducteurs
Longueur de câble : 2500±10%mm, la longueur peut également être personnalisée selon vos besoins spécifiques.
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 56dB à 66dB (Les vérins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP65
Différentes vitesses et poussée maximale correspondante :
| Vitesse à vide | Vitesse à pleine charge | Poussée maximale | Force autobloquante |
| 12mm/s | 9mm/s | 5000N / 500 kg / 1100 lbs | 5500N / 550 kg / 1200 lbs |
| 16mm/s | 12mm/s | 4000N / 400 kg / 880 lbs | 4500N / 450 kg / 1000 lbs |
| 20mm/s | 15mm/s | 3000N / 300 kg / 670 lbs | 3500N / 350 kg / 790 lbs |
| 28mm/s | 20mm/s | 2000N / 200 kg / 450 lbs | 2500N / 250 kg / 560 lbs |
| 50mm/s | 38mm/s | 1000N / 100 kg / 200 lbs | 1500N / 150 kg / 340 lbs |
Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque chaque vérin électrique fonctionne dans le sens vertical. La capacité de charge maximale de l'ensemble du système synchrone est la somme des capacités de charge maximales des deux vérins électrique. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne devriez normalement pas les laisser fonctionner à leur course maximale sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous recommandons de choisir un vérin électrique avec une course de 700-800MM.
6. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.
Les informations pour le contrôleur synchrone :
Introduction :
Si vous souhaitez utiliser plusieurs vérins électriques pour monter et descendre un équipement, par exemple deux , trois ou quatre vérins électriques. Étant donné que le moteur CC à grande vitesse dans le vérin électrique ne peut pas fonctionner exactement à la même vitesse, la vitesse de déplacement du vérin électrique sera également différente. Lorsque plusieurs vérins électriques fonctionnent en même temps, leurs vitesses réelles ne peuvent pas être exactement les mêmes. Dans ce cas, nous pouvons utiliser un contrôleur synchrone pour faire fonctionner plusieurs vérins électriques pour monter ou descendre de manière synchrone. Ils fonctionnent complètement en synchronisation sans aucune différence.
Principe de fonctionnement:
Si vous souhaitez utiliser un contrôleur de synchronisation pour faire fonctionner 2, 3 ou 4 vérins électriques de manière entièrement synchrone, vous devrez ajouter des capteurs à effet Hall intégrés à chaque vérin électrique. Et lorsque vous avez acheté des vérins électriques et des capteurs à effet Hall, nous installerons des capteurs à effet Hall dans les vérins électriques pendant la production pour vous.
Lorsque 2, 3 ou 4 vérins électriques fonctionnent ensemble, le capteur Hall enverra des signaux Hall au contrôleur de synchronisation, et le contrôleur ajustera la vitesse de fonctionnement de chaque vérin électrique, de sorte que tous les vérins électriques fonctionnent exactement à la même vitesse.
Caractéristiques:
Il peut faire fonctionner deux vérins électriques C pour fonctionner de manière complètement synchrone.
Commande filaire via une poignée de commande.
Contrôle sans fil via une télécommande.
Deux modes de contrôle sélectionnables : Mode d’interblocage ou mode momentané.
Deux boutons de fonction : Haut, Bas.
Avec bornes de contrôle de limite: Vous pouvez connecter un interrupteur de fin de course externe pour arrêter les vérins électriques.
Avec bouton de réinitialisation.
Paramètres:
Tension de travail : CC 12V ou CC 24V en option, convient pour vérin électrique en 12V ou 24V
Fréquence de travail: 433.92 MHz
Distance de travail: 100 m (théoriquement)
Courant nominal: 30A à 12V ou 20A à 24V
Deux modes de contrôle sélectionnables : Mode d’interblocage ou mode momentané.
Température de fonctionnement: -20°C ~ +70°C
Dimension de Case: 240 x 170 x 56 mm
Longueur de câble de la poignée de commande : 1500±10%mm
Câblage:

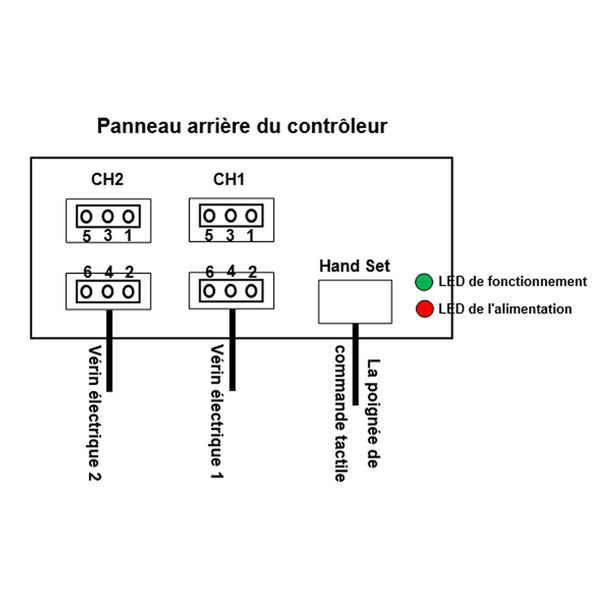

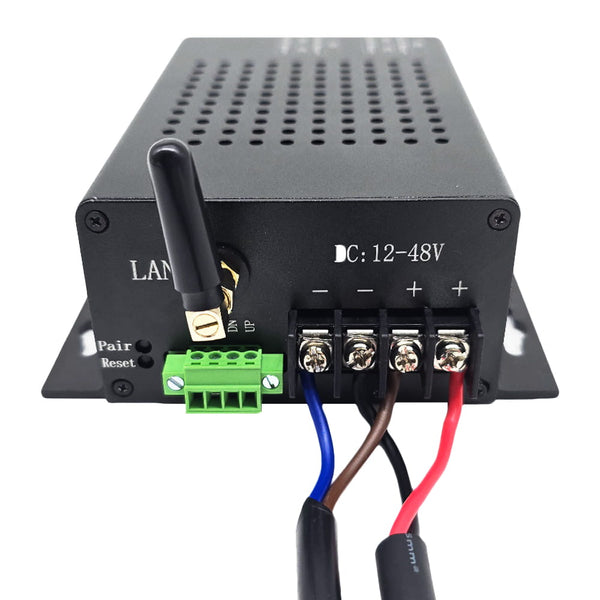

1) Connecter le pôle positif de l’alimentation CC à la borne <+> du contrôleur, et connecter le pôle négatif de l’alimentation CC à la borne <-> du contrôleur.
2) Connectez le câble d'alimentation rouge et le câble d'alimentation noir de deux vérins électriques aux bornes du vérin électrique du contrôleur.
Attention : Lors de l'utilisation des vérins électriques par la poignée de commande ou la télécommande, si le sens de fonctionnement des vérins électriques ne correspond pas au sens du bouton, veuillez échanger les bornes de connexion de deux câbles d'alimentation des vérins électriques.
3) Connectez quatre câbles de signal hall de deux vérins électriques aux bornes de signal hall du contrôleur.
Comment régler le mode de contrôle :
Le contrôleur dispose de deux modes de contrôle sélectionnables, le mode d’interblocage et le mode momentané. Vous pouvez passer d'un mode de contrôle à l'autre de la manière suivante :
Presser et maintenez enfoncé simultanément sur le bouton de réinitialisation du contrôleur et sur le bouton <UP> de la poignée de commande ou de la télécommande pendant 8 à 9 secondes.
Opération dans différents modes de contrôle :
1. Mode de contrôle d’interblocage :
1.1 Opération via la poignée de commande:
1) Appuyez sur le bouton UP de la poignée de commande, deux vérins s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton de la poignée de commande pour arrêter deux vérins en même temps.
2) Appuyez sur le bouton DOWN de la poignée de commande, deux vérins se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton de la poignée de commande pour arrêter deux vérins en même temps.
1.2 Opération via la télécommande:
1) Appuyez sur le bouton ▲ de la télécommande, deux vérins s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton de la télécommande pour arrêter deux vérins en même temps.
2) Appuyez sur le bouton ▼ de la télécommande, deux vérins se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton de la télécommande pour arrêter deux vérins en même temps.
2. Mode de contrôle momentané :
2.1 Opération via la poignée de commande:
1) Appuyez et maintenez le bouton UP de la poignée de commande, deux vérins électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton, deux vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton DOWN de la poignée de commande, deux vérins électriques se rétractent vers l'intérieur en même temps ; Relâchez le bouton, deux vérins électriques s'arrêtent.
2.2 Opération via la télécommande:
1) Appuyez et maintenez le bouton ▲ de la télécommande, deux vérins électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton, deux vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la télécommande, deux vérins électriques se rétractent vers l'intérieur en même temps ; Relâchez le bouton, deux vérins électriques s'arrêtent.

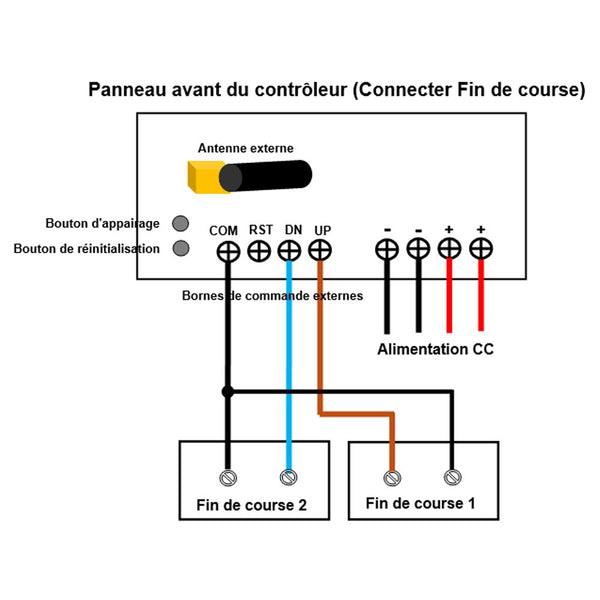

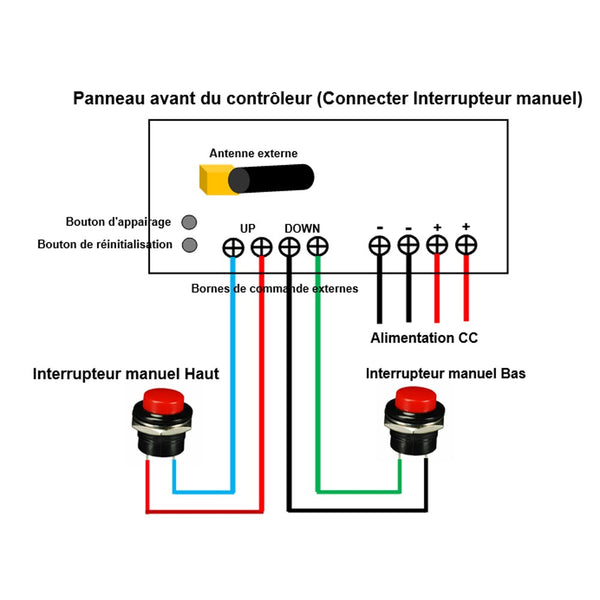

Les bornes de contrôle de limite:
Le contrôleur a des bornes des commande de course, et vous pouvez connecter un interrupteur de fin de course externe (avec contact normalement ouvert) aux bornes des commande de course, puis l’utiliser pour arrêter les vérins électriques.
Par exemple, vous pouvez connecter un interrupteur de fin de course normalement ouvert aux bornes <UP> et <GND>, et connecter un autre interrupteur de fin de course normalement ouvert aux bornes <DOWN> et <GND>.
Lorsque deux vérins électriques s'étendent vers l'extérieur, si l'interrupteur de fin de course est déclenché, il connectera deux bornes <UP> et <GND>, puis les deux vérins électriques s'arrêteront automatiquement.
Lorsque deux vérins électriques se rétractent vers l'intérieur, si l'interrupteur de fin de course est déclenché, il connectera deux bornes <DOWN> et <GND>, puis les deux vérins électriques s'arrêteront automatiquement.
Fonction de réinitialisation:
Lorsque ce système fonctionne depuis longtemps, si vous constatez qu'ils ne sont plus entièrement synchronisés, vous pouvez utiliser le bouton de réinitialisation pour réinitialiser le contrôleur.
Remarque : Avant l'opération de réinitialisation, vous devez déconnecter les fils de connexion entre les deux interrupteurs de fin de course externes et le contrôleur.
Fonctionnement: Appuyez et maintenez enfoncé simultanément sur les boutons UP et DOWN de la poignée de commande ou de la télécommande pendant 5 à 6 secondes, puis relâchez les boutons et le système commencera à se réinitialiser : deux vérins électriques seront complètement rétractés à partir de leur position actuelle, puis il faut l'élargir un peu plus, et enfin complètement rétractés à nouveau.
État de fonctionnement et indicateurs LED :
1. La mise sous tension est normale : Le voyant vert est allumé, et le voyant rouge est éteint.
2. Travail normal : Le voyant vert est allumé, le voyant rouge est allumé, et le voyant rouge est éteint une fois le travail terminé.
3. Surcharge : Le voyant vert est allumé, et le voyant rouge est allumé. À ce stade, il ne peut pas fonctionner normalement et doit d'abord être réinitialisé.
4. L'erreur est trop importante : Le voyant vert clignote, et le voyant rouge est éteint. À ce stade, il ne peut pas fonctionner normalement et doit d'abord être réinitialisé.
5. Basse tension : Le voyant vert est éteint, et le voyant rouge est éteint.
6. Échec du capteur Hall : Le voyant vert clignote, et le voyant rouge est éteint.
7. Pendant l'opération de réinitialisation : Le voyant vert clignote, et le voyant rouge clignote. Lorsque la réinitialisation est terminée, le voyant vert est allumé, et le voyant rouge est éteint.
Remarquer:
1. Chaque verin électrique nécessiterait deux supports de montage, un pour fixer la tête du vérin électrique et un autre pour fixer le bas du vérin électrique. Ce kit ne contient pas de supports de montage fixes, veuillez les acheter dans le menu déroulant.
Compatible avec le Support B ,le Support D , le Support G , le Support H ,le support de disque circulaire fixe à tête (Modèle 0043075) et le support de plaque plate carrée fixe inférieur (Modèle 0043076) .
(Lorsque vous avez acheté un vérin électrique et un support de montage plat, nous installerons le support de montage plat dans le vérin électrique pendant la production pour vous.)
2. Vous devez utiliser une alimentation à découpage CC24V/25A ou CC12V/50A pour alimenter ce kit. Ce kit ne contient pas cette alimentation, veuillez l'acheter dans le menu déroulant.
Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont pas en stock, nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande. Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.
Nous pouvons fournir des fichiers de modèles CAD 3D au format STEP pour les vérins électriques. Veuillez nous contactez par e-mail si vous en avez besoin.
