Introduction:
Ce vérin électrique dispose d'un potentiomètre intégré avec trois fils de sortie connectés. Lorsque du vérin électrique se déplace, la valeur de résistance entre les lignes de sortie change en conséquence. De cette façon, nous pouvons obtenir la position de mouvement correspondante du vérin électrique en mesurant la valeur de la résistance.
Application :
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plates-formes élévatrices, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicales et autres équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.
Description :
Produits de haute qualité et Services de haute qualité
Nouvelle conception de boîtier, stabilité de travail élevée

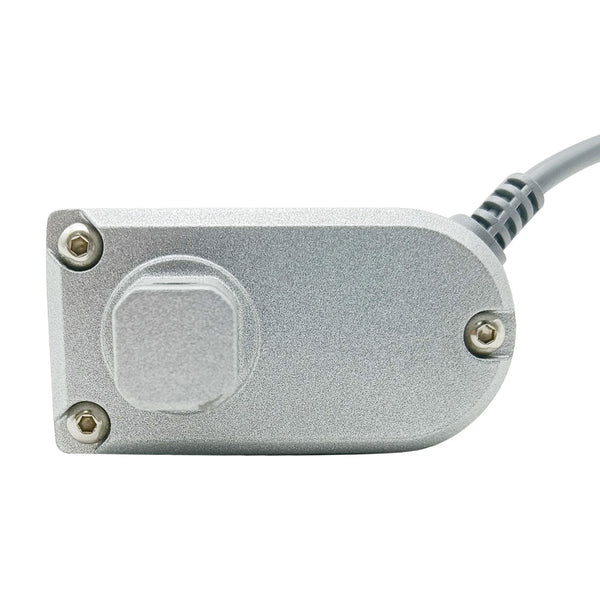

Boîtier métallique, capable de travailler dans des environnements très difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
Tige télescopique et tige extérieur en alliage d'aluminium, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 2000N / 200 kg / 450 lbs
Options de vitesse multiples, de 5 mm/seconde à 160 mm/seconde
Options de course multiples, de 10 mm à 1500 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à 1500 mm, par exemple 380 mm, 750mm, 1250 mm, etc.
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Avec un potentiomètre intégré
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien
Spécifications :
Tension de travail en option : CC 12V, CC 24V, CC 36V ou CC 48V, et 24V est la tension de fonctionnement la plus couramment utilisée.
Plage de course : 6 pouces ou 150 mm
Vitesse optionnelle : 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±5mm/s, 50±10mm/s, 100±15mm/s, 160±20mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 2000N / 200 kg / 450 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide : 0.5~1A à 12V ou 0.3~0.5A à 24V
Courant à pleine charge : 3~6A à 12V ou 1.5~3A à 24V
Veuillez utiliser une alimentation 12V/6A ou 24V/3A pour alimenter le vérin électrique.
Diamètre de l’arbre : 20 mm
Diamètre des trous de montage des connecteurs avant et arrière : 6 mm
Matériau du boîtier : alliage d'aluminium
Matériau de la tige télescopique : alliage d'aluminium
Matériel d’engrenage : alliage d'acier
Type de moteur : moteur à courant continu brossé
Le style du connecteur avant peut être personnalisé : la valeur par défaut est un connecteur à trou ouvert, qui peut être personnalisé avec un connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous pouvez fournir des dessins pour la personnalisation.
L'orientation du connecteur avant est par défaut, nous pouvons le faire pivoter de 90 degrés pendant la production en fonction des besoins du client.
Potentiomètre intégré: 10K ohms (Vous pouvez spécifier d'autres valeurs de résistance)
Cycle de service : 20%, max 5 minutes d'utilisation continue
Durée de vie : environ 25,000 cycles
Câble : câble à cinq conducteurs (Deux fils d'alimentation et trois fils de sortie de potentiomètre)
Longueur de câble pour le vérin électrique normal: 500±10%mm, la longueur peut également être personnalisée selon vos besoins spécifiques.
Certifications : CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement : environ 46dB à 56dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection : IP65

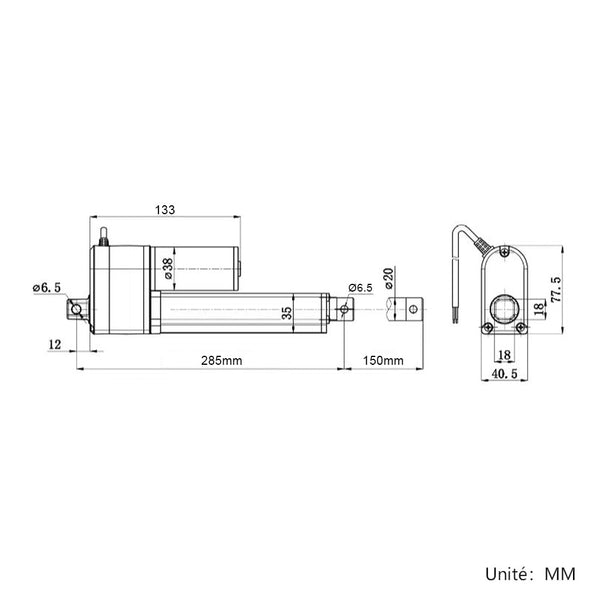

Course et longueur (Modèle 0041521-2)
Course : 150 MM.
Longueur de rétraction : lorsque le vérin électrique est entièrement rétracté, la distance centrale entre les deux trous de montage est de 255 MM.
Longueur d'extension : lorsque le vérin électrique est entièrement étendu, la distance centrale entre les deux trous de montage est de 405 MM.
La vérin électrique est doté de deux interrupteurs de fin de course intégrés. Lorsque le vérin électrique est entièrement rétracté ou entièrement étendu, il s'arrête automatiquement.
Nous pouvons ajuster la position des interrupteurs de fin de course intégrés pendant la production pour répondre aux longueurs de course et de rétraction spécifiées par le client. Par exemple, spécifiez la longueur de course de 120 MM et la longueur de rétraction de 280 MM.
Remarque : la longueur de rétraction spécifiée doit être supérieure à la longueur d'origine et la course spécifiée doit être inférieure à la course d'origine.

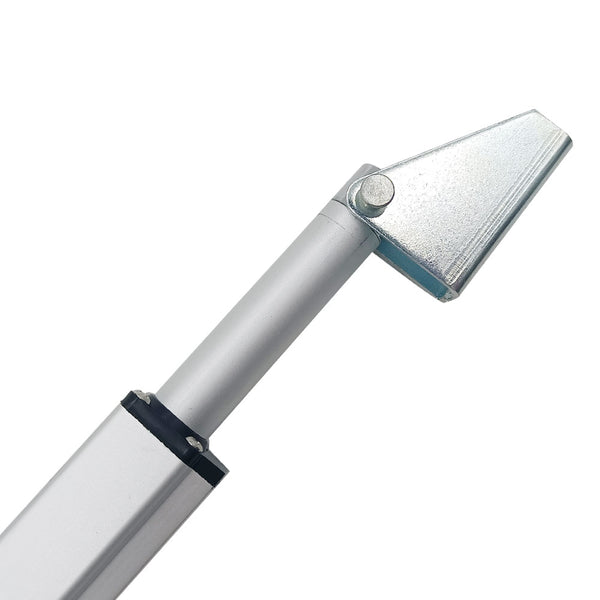

Support Fixe:
1. Cet actionneur linéaire ne contient pas de supports de montage fixes, veuillez cliquer ici pour acheter.
2. Chaque verin électrique nécessiterait deux supports de montage, un pour fixer la tête du vérin électrique et un autre pour fixer le bas du vérin électrique.
3. Supports de montage compatibles: Support A et Support C.
4. Ce verin électrique est également compatible avec trois supports de montage plats : Support de plaque plate de montage fixe à tête (Modèle 0043071) , Support de plaque plate de montage fixe inférieur (Modèle 0043072) et Base plate de montage (Modèle 0043070) .
Opération:
Le vérin électrique a un câble à cinq conducteurs.
1. Les lignes rouges et noires sont deux lignes électriques du vérin électrique.
Connectez l'alimentation CC aux deux fils d'alimentation du vérin électrique. Lorsque le vérin électrique est connecté à l'alimentation CC, la tige télescopique s'étendra vers l'extérieur ; après avoir commuté la puissance dans le sens inverse, la tige télescopique se rétractera vers l'intérieur.
La direction du mouvement de la tige de course peut être modifiée en inversant la polarité de l'alimentation CC.
2. Les fils blanc, bleu et jaune sont les trois fils de sortie du potentiomètre.
Les fils bleu et jaune sont connectés aux deux bornes du potentiomètre, c'est une valeur de résistance fixe.
Lorsque le vérin électrique se déplace, la valeur de résistance entre les lignes de sortie change en conséquence. De cette façon, nous pouvons obtenir la position de mouvement correspondante du vérin électrique en mesurant la valeur de la résistance. Lorsque le vérin électrique est étendu vers l'extérieur, la valeur de résistance entre les fils blanc et bleu diminuera en conséquence, et la valeur de résistance entre les fils blanc et jaune augmentera en conséquence. Lorsque le vérin électrique est rétracté vers l'intérieur, la valeur de résistance entre les fils blanc et bleu augmentera en conséquence, et la valeur de résistance entre les fils blanc et jaune diminuera en conséquence.
Par exemple, un vérin électrique avec une course de 200 mm et un potentiomètre intégré de 10K ohms.
Lorsque lle vérin électrique est complètement rétracté, la valeur de résistance entre le fil blanc et le fil jaune est de 0,8K ohms, et la valeur de résistance entre le fil blanc et le fil bleu est de 9,2K ohms.
Lorsque le vérin électrique est étendu jusqu'à la position 100 mm, la valeur de résistance entre le fil blanc et le fil jaune est de 4,5K ohms et la valeur de résistance entre le fil blanc et le fil bleu est de 5,5K ohms.
Lorsque le vérin électrique est complètement déployé, la valeur de résistance entre le fil blanc et le fil jaune est de 9,1K ohms, et la valeur de résistance entre le fil blanc et le fil bleu est de 0,8K ohms.
Remarquer:
1. 1. Si vous souhaitez faire fonctionner le vérin électrique à l'aide d'un potentiomètre, veuillez cliquer icipour acheter un contrôleur de glissière avec potentiomètre.
2. Si vous avez besoin d'une alimentation pour alimenter la vérin électrique veuillez cliquer ici pour acheter.
3. Si vous souhaitez utiliser des interrupteurs de fin de course externes pour arrêter la vérin électrique à n'importe quelle position, veuillez cliquer ici pour acheter. Comment câbler les fins de course? Veuillez regarder la vidéo de connexion .
4. Si vous souhaitez utiliser un interrupteur à télécommande pour faire fonctionner la vérin électrique, veuillez cliquer ici pour acheter.
Différentes vitesses et poussée maximale correspondante:
| Vitesse à vide | Vitesse à pleine charge | Poussée maximale | Force autobloquante |
| 5mm/s | 2.5mm/s | 2000N / 200 kg / 450 lbs | 2200N / 220 kg / 490 lbs |
| 10mm/s | 5mm/s | 1000N / 100 kg / 200 lbs | 1100N / 110 kg / 250 lbs |
| 15mm/s | 7.5mm/s | 800N / 80 kg / 180 lbs | 900N / 90 kg / 200 lbs |
| 20mm/s | 10mm/s | 700N / 70 kg / 160 lbs | 800N / 80 kg / 180 lbs |
| 30mm/s | 15mm/s | 500N / 50 kg / 110 lbs | 600N / 60 kg / 130 lbs |
| 50mm/s | 25mm/s | 300N / 30 kg / 60 lbs | 350N / 35 kg / 80 lbs |
| 100mm/s | 50mm/s | 150N / 15 kg / 30 lbs | 100N / 10 kg / 20 lbs |
| 160mm/s | 80mm/s | 100N / 10 kg / 20 lbs | 50N / 5 kg / 10 lbs |
Remarquer:
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens vertical. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne devriez normalement pas les laisser fonctionner à leur course maximale sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous recommandons de choisir un vérin électrique avec une course de 700-800MM.
6. Lorsque la vitesse du vérin électrique est de 100 mm/s ou 160 mm/s, la force d'autoblocage est bien inférieure à la poussée. Aux autres vitesses, la force d'autoblocage est supérieure à la poussée.
7. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.
Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont pas en stock, nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande. Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.
Nous pouvons fournir le fichier DAO en Step pour les vérins électriques. Veuillez nous contacter par e-mail si vous en avez besoin.
