Comment Choisir Le Vérin Électrique Approprié En Fonction Du Poids De La Trappe?
Cliquez ici s'il vous plait : https://www.verinelectrique.fr/blogs/nouvelles/comment-choisir-le-verin-electrique-approprie-en-fonction-du-poids-de-la-trappe
Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
Comment contrôler un vérin électrique ? Exploiter les contrôleurs manuels pour contrôler les vérins électriques.
Cliquez ici s'il vous plait : https://www.verinelectrique.fr/blogs/nouvelles/comment-controler-un-verin-electrique-commande-manuel
Application:
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plates-formes élévatrices, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicales et autres équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.
Description :
Produits de haute qualité et Services de haute qualité
Engrenage résistant à l'usure à haute résistance
Tube télescopique et tube extérieur en alliage d'aluminium, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 6000N / 600 kg / 1300 lbs
Options de vitesse multiples, de 3.5 mm/seconde à 100 mm/seconde
Options de course multiples, de 10 mm à 2000 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à 2000 mm, par exemple 770 mm, 1250 mm, 1850 mm, etc.
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Sortie de signal de l'interrupteur de fin de course intégré en option
Capteur Hall intégré est facultatif, vous pouvez donc utiliser le contrôleur synchrone pour faire fonctionner 2, 3 ou 4 vérins électriques de manière entièrement synchrone.
Avec fonction de verrouillage automatique pour maintenir la position de la charge après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien
Spécifications :
Tension de travail en option : CC 12V ou CC 24V. À moins que vous ne disposiez que d'une alimentation 12V, nous vous recommandons de choisir un vérin électrique avec une tension de travail de 24V.
Plage de course : 36 pouces ou 900 mm
Vitesse optionnelle :3.5±0.5mm/s, 5±1mm/s, 7±1.5mm/s, 9±2mm/s, 14±3mm/s, 18±4mm/s, 28±6mm/s, 38±8mm/s, 50±10mm/s, 100±20mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 6000N / 600 kg / 1300 lbs à 3.5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide : 1~2A à 12V ou 0.5~1A à 24V
Courant à pleine charge : 6~12A à 12V ou 3~6A à 24V
Veuillez utiliser une alimentation 12V/10A ou 24V/5A pour alimenter un vérin électrique, ou utilisez une alimentation 12V/20A ou 24V/10A pour alimenter deux vérins électriques, ou utilisez une alimentation 12V/50A ou 24V/25A pour alimenter trois ou quatre vérins électriques.
Diamètre de l’arbre : 24 mm
Diamètre des trous de montage des connecteurs avant et arrière : 10 mm
Matériau du boîtier : alliage d'aluminium
Matériau du tube télescopique : alliage d'aluminium
Matériel d’engrenage : plastique polymère
Type de moteur : moteur à courant continu brossé
Le style du connecteur avant peut être personnalisé : la valeur par défaut est un connecteur à trou ouvert, qui peut être personnalisé avec un connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous pouvez fournir des dessins pour la personnalisation.
L'orientation du connecteur avant et arrière est par défaut, nous pouvons le faire pivoter de 90 degrés pendant la production en fonction des besoins du client.
Cycle de service : 10%, max 3 minutes d'utilisation continue
Durée de vie : environ 25,000 cycles
Câble d'alimentation : fil à deux conducteurs pour les vérins électriques normaux; fil à six conducteurs pour les vérins électriques avec capteurs à effet Hall intégrés; fil à quatre, cinq ou six conducteurs pour les vérins électriques avec sorties de signal de fin de course intégrées.
Longueur de câble pour le vérin électrique normal: 500±10%mm, la longueur peut également être personnalisée selon vos besoins spécifiques.
Certifications : CE
Température de l’environnement : -26℃ à 85℃
Bruit de fonctionnement : environ 42dB à 46dB (Les verins électriques linéaires avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP54, ne convient pas à une utilisation en extérieur.

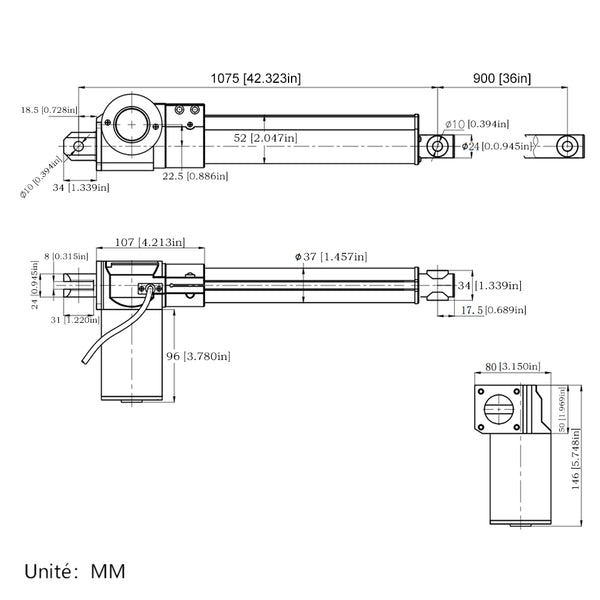

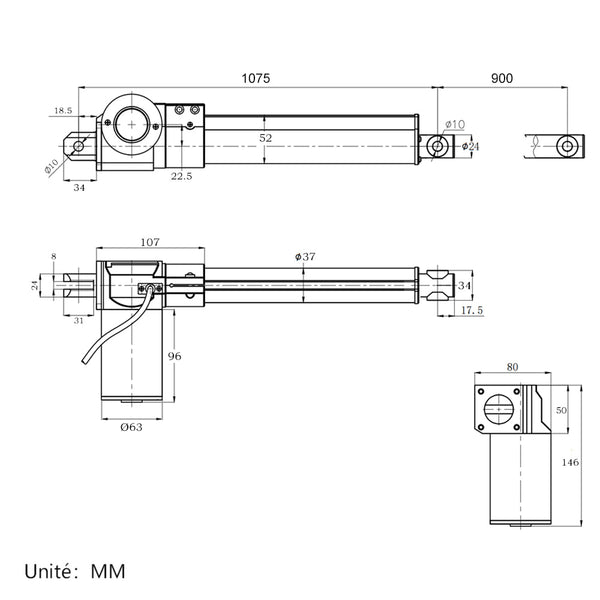

Course et longueur (Modèle 0041535)
Course : 900 MM.
Longueur de rétraction : lorsque le vérin électrique est entièrement rétracté, la distance centrale entre les deux trous de montage est de 1075 MM.
Longueur d'extension : lorsque le vérin électrique est entièrement étendu, la distance centrale entre les deux trous de montage est de 1975 MM.
La vérin électrique est doté de deux interrupteurs de fin de course intégrés. Lorsque le vérin électrique est entièrement rétracté ou entièrement étendu, il s'arrête automatiquement.
Nous pouvons ajuster la position des interrupteurs de fin de course intégrés pendant la production pour répondre aux longueurs de course et de rétraction spécifiées par le client. Par exemple, spécifiez la longueur de course de 850 MM et la longueur de rétraction de 1100 MM.
Remarque : la longueur de rétraction spécifiée doit être supérieure à la longueur d'origine et la course spécifiée doit être inférieure à la course d'origine.

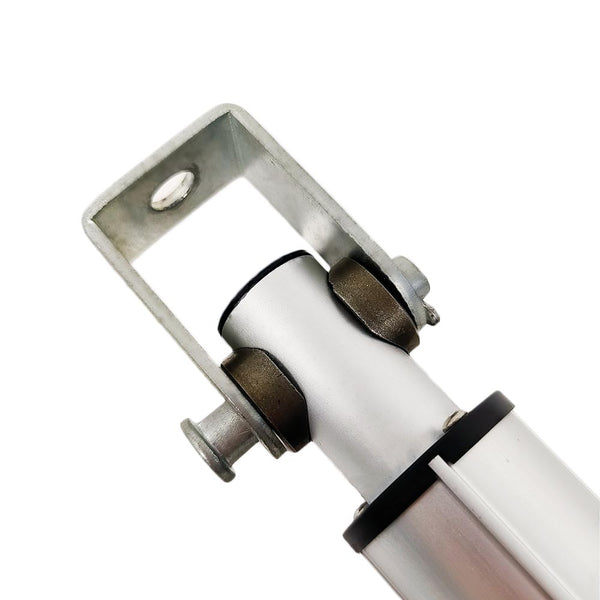

Support Fixe:
1. Cet vérin électrique ne contient pas de supports de montage fixes, veuillez cliquer ici pour acheter.
2. Chaque vérin électrique nécessiterait deux supports de montage, un pour fixer la tête du vérin électrique et un autre pour fixer le bas du vérin électrique.
3. Supports de montage compatibles: Support B, et Support D, .
4. Ce verin électrique est également compatible avec deux supports de montage plats : Support de plaque plate pour fixation du tête (Modèle 0043073) et Support de plaque plate pour fixation du bas (Modèle 0043074)
Opération:
Lorsque le fil d'alimentation marron est connecté au pôle positif de l'alimentation CC et que le fil d'alimentation bleu est connecté au pôle négatif de l'alimentation CC, la tige télescopique s'étendra vers l'extérieur ; après avoir commuté la puissance dans le sens inverse, la tige télescopique se rétractera vers l'intérieur.
Remarquer:
1. Si vous souhaitez contrôler 2, 3 ou 4 vérins électriques de manière entièrement synchrone, vous devez ajouter un capteur à effet hall intégré à chaque vérin électrique et acheter un contrôleur de synchronisation, veuillez cliquer ici pour acheter.
2. Si vous avez besoin d'une alimentation pour alimenter la vérin électrique veuillez cliquer ici pour acheter.
3. Si vous souhaitez utiliser des interrupteurs de fin de course externes pour arrêter la vérin électrique à n'importe quelle position, veuillez cliquer ici pour acheter. Comment câbler les fins de course? Veuillez regarder la vidéo de connexion .
4. Si vous souhaitez utiliser un interrupteur à télécommande pour faire fonctionner la vérin électrique, veuillez cliquer ici pour acheter.
Différentes vitesses et poussée maximale correspondante :
| Vitesse à vide | Vitesse à pleine charge | Poussée maximale | Force autobloquante |
| 3.5mm/s | 3mm/s | 6000N / 600 kg / 1300 lbs | 7000N / 700 kg / 1500 lbs |
| 5mm/s | 3.5mm/s | 6000N / 600 kg / 1300 lbs | 6500N / 650 kg / 1400 lbs |
| 7mm/s | 5mm/s | 3500N / 350 kg / 770 lbs | 3900N / 390 kg / 860 lbs |
| 9mm/s | 7mm/s | 3000N / 300 kg / 660 lbs | 3300N / 330 kg / 720 lbs |
| 14mm/s | 10mm/s | 2500N / 250 kg / 550 lbs | 2800N / 280 kg / 610 lbs |
| 18mm/s | 13mm/s | 1500N / 150 kg / 330 lbs | 1700N / 170 kg / 370 lbs |
| 28mm/s | 20mm/s | 1200N / 120 kg / 260 lbs | 1400N / 140 kg / 300 lbs |
| 38mm/s | 26mm/s | 1000N / 100 kg / 200 lbs | 1100N / 110 kg / 240 lbs |
| 50mm/s | 35mm/s | 600N / 60 kg / 130 lbs | 600N / 60 kg / 130 lbs |
| 100mm/s | 70mm/s | 300N / 30 kg / 60 lbs | 200N / 20 kg / 40 lbs |
Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens vertical. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente. La vitesse à pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne devriez normalement pas les laisser fonctionner à leur course maximale sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous recommandons de choisir un vérin électrique avec une course de 700-800MM.
6. La force de traction maximale du vérin électrique est légèrement inférieure à sa force de poussée maximale.
Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont pas en stock, nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions pas les retours ou les annulations de commande. Si les clients commandent eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les échanges, veuillez comprendre.
Nous pouvons fournir le fichier DAO en Step pour les vérins électriques. Veuillez nous contacter par e-mail si vous en avez besoin.
