Vidéo :
Comment utiliser le régulateur de vitesse pour contrôler le vérin électrique A
Caractéristique:
Contrôlez la rotation avant, l'arrêt, la rotation inverse et la régulation de la vitesse du moteur à brosse à courant continu.
Contrôler l'extension, l'arrêt, la rétraction et la régulation de la vitesse du vérin électrique.
Spécifications:
Modèle: 0044009
Plage de tension de fonctionnement: 9V~60V CC
Courant nominal: 10A
Courant maximal de travail: 20A

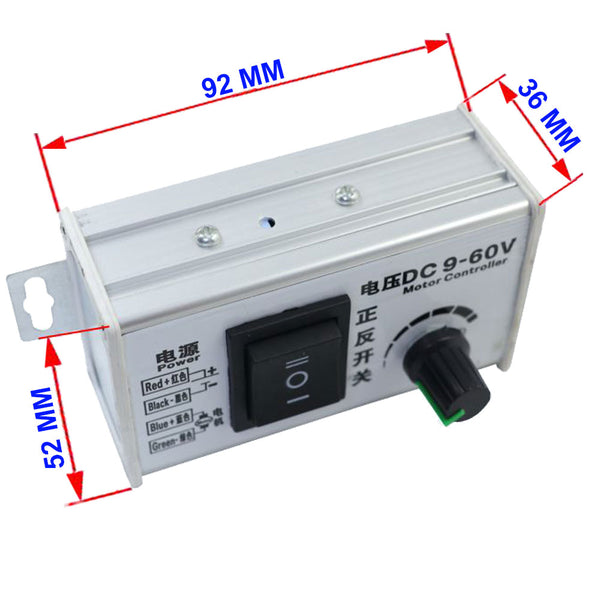

Dimension: 92 x 52 x 36 mm
Plage de réglage de la vitesse: 5%~100%
Potentiomètre ajustable : 100K

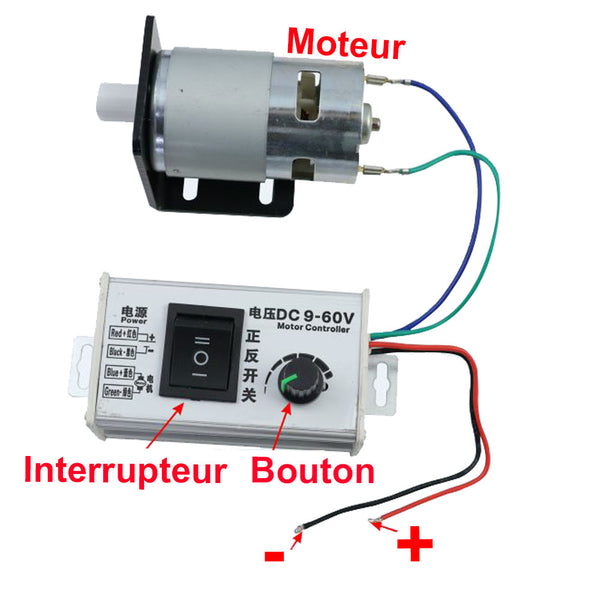

Câblage:
1) Connectez le pôle positif de l'alimentation CC au fil rouge, et connectez le pôle négatif de l'alimentation CC au fil noir. Les pôles positifs et négatifs ne peuvent pas être inversés, sinon le contrôleur sera endommagé.
2) Connectez le vérin électrique ou le moteur CC au fil bleu et au fil vert. Vous pouvez échanger ces deux fils pour changer le sens du mouvement.
Fonctionnement pour le vérin électrique:
Basculez l'interrupteur en position haute, le vérin électrique s'étend vers l'extérieur.
Basculez l'interrupteur en position médiane, le vérin électrique s'arrête.
Basculez l'interrupteur en position bas, le vérin électrique se rétracte vers l'intérieur.
Tournez le bouton pour régler la vitesse de déplacement du verin électrique.
Tournez dans le sens des aiguilles d'une montre, la vitesse de déplacement du verin électrique s'accélérera.
Tournez dans le sens antihoraire, la vitesse de déplacement du verin électrique ralentira.
Fonctionnement pour le moteur CC:
Basculez l'interrupteur en position haute, le moteur tourne dans le sens positif.
Basculez l'interrupteur en position médiane, le moteur s'arrête.
Basculez l'interrupteur en position bas, le moteur tourne dans le sens inverse.
Tournez le bouton pour régler la vitesse de rotation du moteur.
Tournez dans le sens des aiguilles d'une montre, la vitesse de rotation du moteur s'accélérera.
Tournez dans le sens antihoraire, la vitesse de rotation du moteur ralentira.
