Application :

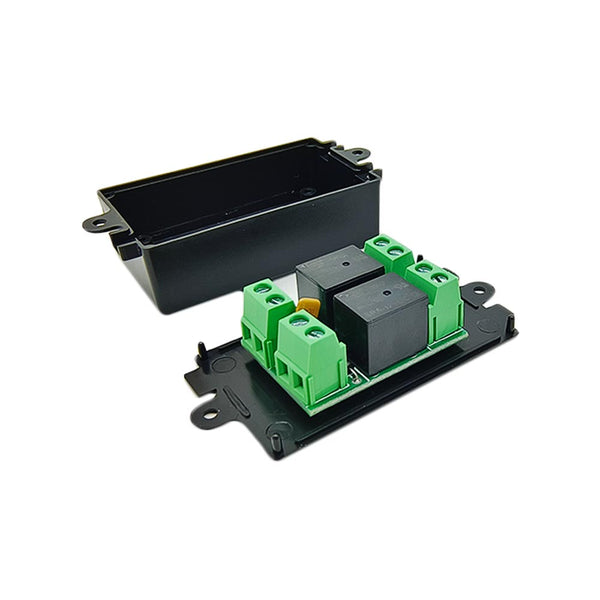

Le contrôleur d'interrupteur magnétique est spécialement utilisé pour du vérin électrique A3 . Le vérin électrique A3 est équipé de deux interrupteurs magnétiques externes pouvant glisser librement, en ajustant la position de ces deux interrupteurs magnétiques, l'vérin électrique peut être contrôlé pour fonctionner dans la plage de course définie. Les interrupteurs magnétiques externes doivent être utilisés en conjonction avec le contrôleur d'interrupteur magnétique.
Câblage :

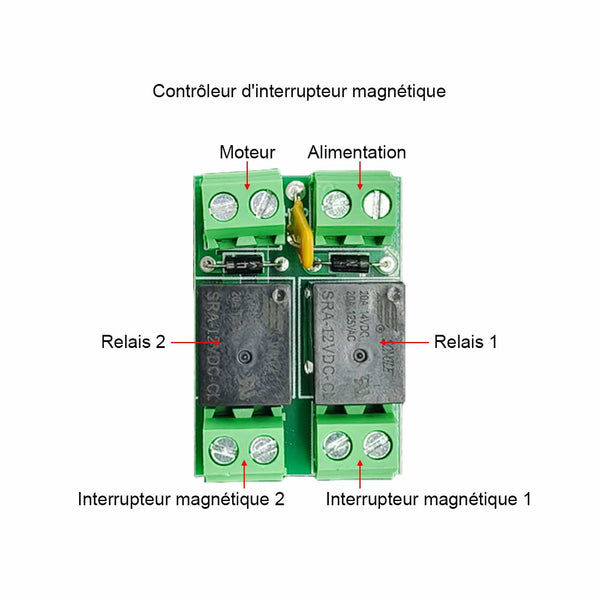

1) Connectez deux fils de l'alimentation CC aux deux bornes <Alimentation> du contrôleur, et vous pouvez échanger ces deux fils pour changer le sens de déplacement du vérin électrique.
2) Connectez deux fils du vérin électrique aux deux bornes <Moteur> du contrôleur, et vous pouvez échanger ces deux fils pour changer le sens de déplacement du vérin électrique.
3) Connectez deux fils d'un interrupteur magnétique aux deux bornes <Interrupteur magnétique 1> du contrôleur, et connectez deux fils d'un autre interrupteur magnétique aux deux bornes <Interrupteur magnétique 2> du contrôleur.
4) Si vous souhaitez utiliser un interrupteur manuel ou un interrupteur télécommande pour faire fonctionner le vérin électrique, veuillez suivre le schéma de connexion ci-dessous pour connecter l'interrupteur manuel ou l'interrupteur télécommande entre le contrôleur et l'alimentation CC.
Remarque : Les deux fils de l'interrupteur magnétique ne peuvent pas être connectés à l'envers, veuillez suivre le schéma de connexion ci-dessous pour un câblage spécifique.
Opération :
1. Le fonctionnement par l'interrupteur manuel :
Presser et maintenez le bouton <Haut> de l’interrupteur manuel : le vérin électrique s'étend vers l'extérieur, lorsqu'il atteint la position d'un interrupteur magnétique, le vérin électrique s'arrête automatiquement.
Presser et maintenez le bouton <Bas> de l’interrupteur manuel : le vérin électrique se rétracte vers l'intérieur, lorsqu'il atteint la position d'un autre interrupteur magnétique, le vérin électrique s'arrête automatiquement.
2. Le fonctionnement par l'interrupteur télécommande :
Presser et maintenez le bouton ▲ de l’télécommande : le vérin électrique s'étend vers l'extérieur, lorsqu'il atteint la position d'un interrupteur magnétique, le vérin électrique s'arrête automatiquement.
Presser et maintenez le bouton ▼ de l’télécommande : le vérin électrique se rétracte vers l'intérieur, lorsqu'il atteint la position d'un autre interrupteur magnétique, le vérin électrique s'arrête automatiquement.
