Caractéristique :
Coque ABS ignifuge
Plage de tension de fonctionnement ultra-large 12 ~ 60V CC.
Régulation de vitesse en continu, sortie PWM 0% à 100%.
Utilisation d'une puce de pilote de régulation de vitesse du moteur spéciale
Utilisation de condensateurs de filtre d'origine et de tubes de puissance à effet de champ
Avec une technologie avancée, un rendement élevé, un couple élevé et une faible génération de chaleur.

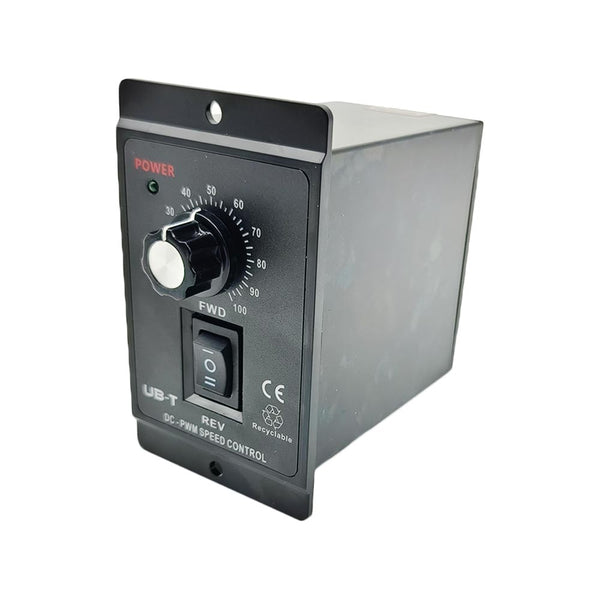

Avec le bouton réglable, vous pouvez régler la vitesse librement.
Contrôlez la rotation avant, l'arrêt, la rotation inverse et la régulation de la vitesse du moteur à brosse à courant continu.
Contrôler l'extension, l'arrêt, la rétraction et la régulation de la vitesse du vérin électrique.
Spécifications:
Modèle : 0044011
Plage de tension d'entrée : 12V ~ 60V CC
Plage de tension de sortie : 0 ~ Tension d'entrée
Courant de fonctionnement nominal : 15A
Courant instantané maximum : 20A
Mode de travail : PWM
Fréquence PWM : 15 KHz

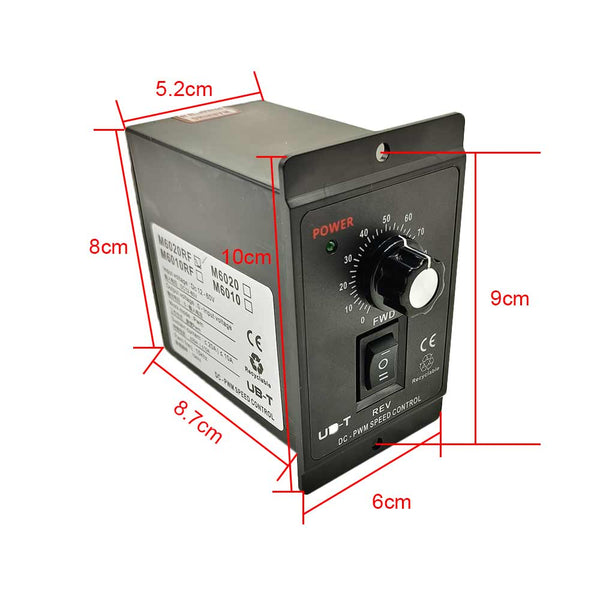

Dimension : 100 x 90 x 60 mm
Plage de réglage de la vitesse : 5%~100%

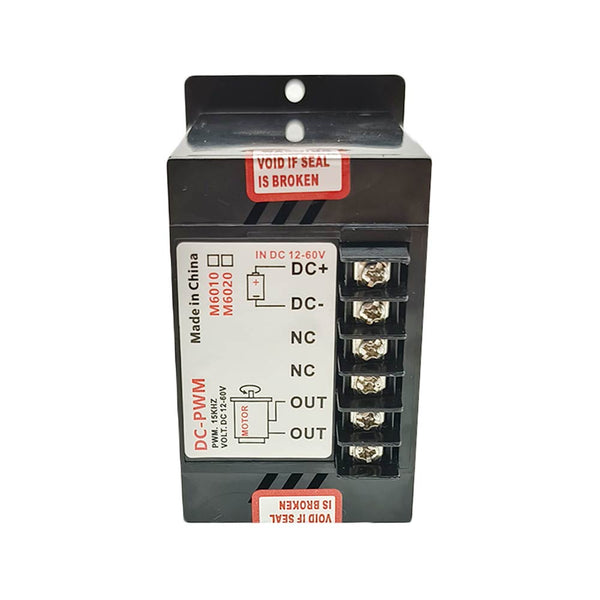

Câblage :
1) Connectez le pôle positif de l'alimentation CC à la borne d'alimentation <CC+>, et connectez le pôle négatif de l'alimentation CC à la borne d'alimentation <CC->.
Remarque : Ne peut être connecté qu'à une alimentation CC, pas à une alimentation CA, et les pôles positifs et négatifs ne peuvent pas être inversés, sinon le contrôleur sera endommagé.
2) Connectez deux fils du moteur ou du vérin électrique aux deux bornes <OUT>, et vous pouvez échanger ces deux fils pour changer le sens de rotation du moteur ou le sens de déplacement du vérin électrique.
Fonctionnement pour le vérin électrique:
Basculez l'interrupteur en position haute, le vérin électrique s'étend vers l'extérieur.
Basculez l'interrupteur en position médiane, le vérin électrique s'arrête.
Basculez l'interrupteur en position bas, le vérin électrique se rétracte vers l'intérieur.
Tournez le bouton pour régler la vitesse de déplacement du verin électrique.
Tournez dans le sens des aiguilles d'une montre, la vitesse de déplacement du verin électrique s'accélérera.
Tournez dans le sens antihoraire, la vitesse de déplacement du verin électrique ralentira.
Fonctionnement pour le moteur CC:
Basculez l'interrupteur en position haute, le moteur tourne dans le sens positif.
Basculez l'interrupteur en position médiane, le moteur s'arrête.
Basculez l'interrupteur en position bas, le moteur tourne dans le sens inverse.
Tournez le bouton pour régler la vitesse de rotation du moteur.
Tournez dans le sens des aiguilles d'une montre, la vitesse de rotation du moteur s'accélérera.
Tournez dans le sens antihoraire, la vitesse de rotation du moteur ralentira.
