Contenu :
1 × Interrupteur intelligent WIFI
1 × Manuel d'utilisateur
Application :
Il convient aux variantes occasions automatiques, telles que industrielle, commercielle, maison intelligente. Via les smartphones ou l’internet, on peux utiliser l’interrupteur WIFI pour réaliser la télécommande à distance des différents matériels tels que volet roulant électrique, petit moteur CC bidirectionnel (deux lignes de commande), petit moteur CA bidirectionnel (trois lignes de commande), actionnaire linéaire.
Caractéristiques :
Connectez-vous à Internet via le signal WIFI du routeur sans fil.
Contrôlé par application smartphone, pas de limite de distance.
Sortie Relais : Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur, il peut être utilisé pour contrôler à la fois les équipements CC et AC.
Avec bornes de commande filaire : Vous pouvez connecter les interrupteurs manuels ou d'autres appareils pour contrôler le interrupteur WIFI.
Avec la fonction Bluetooth, vous pouvez utiliser votre téléphone portable pour contrôler le interrupteur WIFI via Bluetooth.
Comporter une protection contre les inversions de courant et contre les surintensités.
Deux applications pour Android et iOS sont disponibles et graduites.
La version Android de l'application prend en charge les appareils mobiles Android ou tablettes Android.
La version iOS de l'application prend en charge les iPhones, iPads ou iPods Touchs.
L'APP prend en charge l'anglais, le français, l'allemand, l'espagnol, le russe et de nombreuses autres langues.
Fonction de chronométrage: Vous pouvez configurer l'appareil pour qu'il s'exécute automatiquement à différents moments de la journée.
Prend en charge les paramètres de scène personnalisés, ou vous pouvez contrôler automatiquement sans téléphone.
Avec la fonctionnalité de partage, vous pouvez partager cet appareil avec d'autres téléphones pour contrôler ensemble.
Paramètre de Interrupteur WIFI :
Tension de travail : 6~24V CC
Type de sortie : Sortie Relais Sec (Avec bornes normalement ouvertes et normalement fermées)
Cadre de tension de travail du relais : 110~240V CA ou 0~28V CC
Fils appropriés pour les bornes de connexion : 22-12 AWG
Canal : 3 CH
Mode de travail : Interblocage (CH 1 et CH 2), Autoblocage (CH 3)
Courant de statique : ≤6mA
Température de travai : -20°C~+ 70°C
Courant de charge maximum du relais : 10A / canal
Dimension de PCB : 93 x 45 x 19 mm

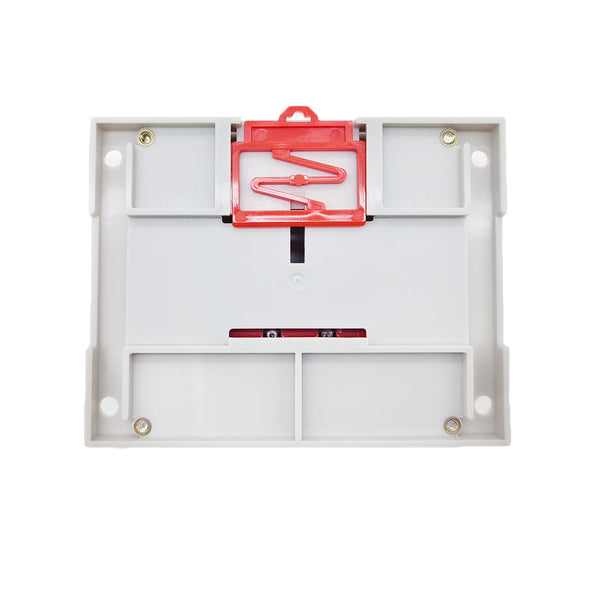

Dimension de Case : 115 x 90 x 42 mm
Câblage :
1) Si vous voulez contrôler l’actionnaire linéaire ou le petit moteur CC bidirectionnel (deux lignes de commande), faire comme suivant :
1.1 Connecter le pôle positif de l'alimentation en CC à la borne <+> de l’interrupteur WiFi, et connecter le pôle négatif de l'alimentation en CC à la borne <-> de l’interrupteur WiFi.
1.2 Connecter le pôle positif de l'alimentation en CC aux deux bornes <NO> de <SORT1> et <SORT2> de l’interrupteur WiFi, et connecter le pôle négatif de l'alimentation en CC aux deux bornes <NC> de l’interrupteur WiFi.
1.3 Raccorder les deux fils du moteur CC ou de l’actionnaire linéaire aux deux bornes <COM> de <SORT1> et <SORT2> de l’interrupteur WiFi, et vous pouvez échanger ces deux fils pour changer le sens de rotation du moteur ou le sens de déplacement du vérin électrique.
2) Si vous voulez contrôler le petit moteur CA bidirectionnel (trois lignes de commande), faire comme suivant :
2.1 Connecter le pôle positif de l'alimentation en CC à la borne <+> de l’interrupteur WiFi, et connecter le pôle négatif de l'alimentation en CC à la borne <-> de l’interrupteur WiFi.
2.2 Connecter le fil de phase de l'alimentation CA aux deux bornes <NO> de <SORT1> et <SORT2> de l’interrupteur WiFi, et connecter le fil neutre de l'alimentation CA à l'extrémité commune du moteur CA.
2.3 Connecter les fils de connexion avant et arrière du moteur CA aux deux bornes <COM> de <SORT1> et <SORT2> de l’interrupteur WiFi, et vous pouvez échanger ces deux fils pour changer le sens de rotation du moteur.
3) Si vous souhaitez utiliser la troisième lampe CC de contrôle de relais, faire comme suivant :
3.1 Connecter le pôle positif de l'alimentation en CC à la borne <+> de l’interrupteur WiFi, et connecter le pôle négatif de l'alimentation en CC à la borne <-> de l’interrupteur WiFi.
3.2 Connecter le pôle positif de l'alimentation en CC au borne <NO> de <SORT3> de l’interrupteur WiFi, connecter le pôle positif de la lampe CC au borne <COM> de <SORT3> de l’interrupteur WiFi, et connecter le pôle négatif de la lampe CC au pôle négatif de l'alimentation en CC.
4) Si vous souhaitez utiliser la troisième lampe CA de contrôle de relais, faire comme suivant :
4.1 Connecter le pôle positif de l'alimentation en CC à la borne <+> de l’interrupteur WiFi, et connecter le pôle négatif de l'alimentation en CC à la borne <-> de l’interrupteur WiFi.
4.2 Connecter le fil de phase de l'alimentation CA au borne <NO> de <SORT3> de l’interrupteur WiFi, connecter un fil de la lampe CA au borne <COM> de <SORT3> de l’interrupteur WiFi, et connecter l'autre fil de lampe CA au fil neutre de l'alimentation en CA.
Opération (Pour l'installation, l'enregistrement et l'utilisation de l'APP, s'il vous plaît vérifier le manuel de l'APP) :
Les premier et deuxième relais fonctionnent en mode de interblocage et le troisième relais fonctionne en mode de autoblocage.
1) Contrôler l’actionnaire linéaire ou le petit moteur CC bidirectionnel (deux lignes de commande) :
Presser le Canal1 sur l’APP : Le relais 1 est activé, les deux terminaux <NO> et <COM> de <SORT1> sont connectés, les deux ternimaux <NC> et <COM> sont déconnectés, le moteur CC tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur.
Presser le Canal1 encore une fois : Le relais 1 est désactivé, les deux terminaux <NO> et <COM> de <SORT1> sont déconnectées, les deux ternimaux <NC> et <COM> sont connectés, le moteur CC ou le vérin électrique s'arrête.
Presser le Canal2 sur l’APP : Le relais 2 est activé, les deux terminaux <NO> et <COM> de <SORT2> sont connectés, les deux ternimaux <NC> et <COM> sont déconnectés, le moteur CC tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur.
Presser le Canal2 encore une fois : Le relais 2 est désactivé, les deux terminaux <NO> et <COM> de <SORT2> sont déconnectées, les deux ternimaux <NC> et <COM> sont connectés, le moteur CC ou le vérin électrique s'arrête.
2) Contrôler le petit moteur CA bidirectionnel (trois lignes de commande) :
Presser le Canal1 sur l’APP : Le relais 1 est activé, les deux terminaux <NO> et <COM> de <SORT1> sont connectés, les deux ternimaux <NC> et <COM> sont déconnectés, le moteur CA tourne dans le sens positif.
Presser le Canal1 encore une fois : Le relais 1 est désactivé, les deux terminaux <NO> et <COM> de <SORT1> sont déconnectées, les deux ternimaux <NC> et <COM> sont connectés, le moteur CA s'arrête.
Presser le Canal2 sur l’APP : Le relais 2 est activé, les deux terminaux <NO> et <COM> de <SORT2> sont connectés, les deux ternimaux <NC> et <COM> sont déconnectés, le moteur CA tourne dans le sens inverse.
Presser le Canal2 encore une fois : Le relais 2 est désactivé, les deux terminaux <NO> et <COM> de <SORT2> sont déconnectées, les deux ternimaux <NC> et <COM> sont connectés, le moteur CA s'arrête.
3) Utiliser la troisième lampe CC de contrôle de relais :
Presser le Canal3 sur l’APP : Le relais 3 est activé, les deux terminaux <NO> et <COM> de <SORT3> sont connectés, les deux ternimaux <NC> et <COM> sont déconnectés, et la lampe CC connectée est allumée.
Presser le Canal3 encore une fois : Le relais 3 est désactivé, les deux terminaux <NO> et <COM> de <SORT3> sont déconnectées, les deux ternimaux <NC> et <COM> sont connectés, et la lampe CC connecté est éteint.
4) Utiliser la troisième lampe CA de contrôle de relais :
Presser le Canal3 sur l’APP : Le relais 3 est activé, les deux terminaux <NO> et <COM> de <SORT3> sont connectés, les deux ternimaux <NC> et <COM> sont déconnectés, et la lampe CA connectée est allumée.
Presser le Canal3 encore une fois : Le relais 3 est désactivé, les deux terminaux <NO> et <COM> de <SORT3> sont déconnectées, les deux ternimaux <NC> et <COM> sont connectés, et la lampe CA connecté est éteint.
Bornes de commande filaire :
Le interrupteur WiFi avec les bornes de commande filaire, et vous pouvez connecter les équipements externes, les capteurs ou les interrupteurs manuels, puis les utiliser pour contrôler le interrupteur WiFi.
Vous pouvez connecter les interrupteurs manuels à trois pattes (avec contact NO / NC) aux bornes <K1>, <K2>, <K3> et <G>, puis utiliser les interrupteurs manuels pour contrôler le interrupteur WiFi.
Quand connecter les bornes <K1> et <G> par l'interrupteur manuel, le relais 1 est activé, le moteur tourne dans le sens positif, ou le vérin électrique s'étend vers l'extérieur.
Quand déconnecter les bornes <K1> et <G> par l'interrupteur manuel, le relais 1 est désactivé, le moteur ou le vérin électrique s'arrête.
Quand connecter les bornes <K2> et <G> par l'interrupteur manuel, le relais 2 est activé, le moteur tourne dans le sens inverse, ou le vérin électrique se rétracte vers l'intérieur. Quand déconnecter les bornes <K2> et <G> par l'interrupteur manuel, le relais 2 est désactivé, le moteur ou le vérin électrique s'arrête.
Quand connecter les bornes <K3> et <G> par l'interrupteur manuel, le relais 3 est activé, et la lampe connectée est allumée. Quand déconnecter les bornes <K3> et <G> par l'interrupteur manuel, le relais 3 est désactivé, et la lampe connecté est éteint.
